WWN01

Podrobný popis

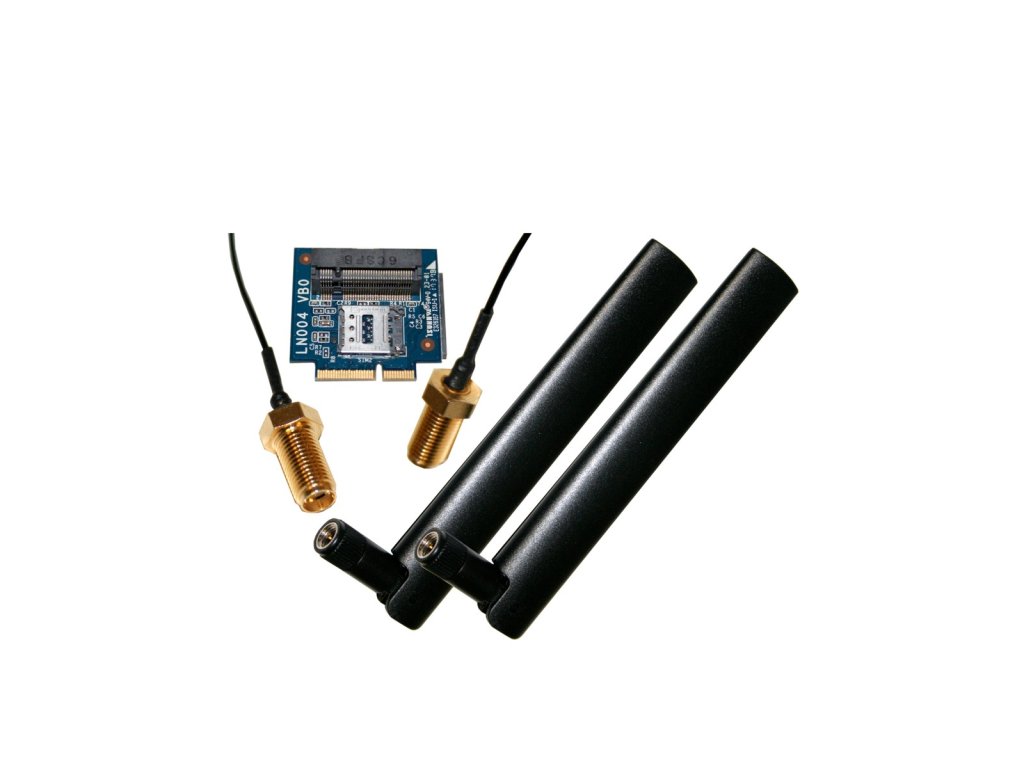

• Contents:
  - Prídavná doska LN004
  - Šrób pre uchytenie 4G/LTE karty
  - 2x LTE/4G antény
  - 2x anténne káble
  - Užívateľská príručka
• Prídavná karta (len pre DL10J):
  Prídavná karta pre M.2-2230 Key E slot
  Rozmery: 30 × 30 mm
  - podporuje jeden LTE/4G modul M.2-3042 Key B
  - podporuje jednu SIM kartu v Nano formáte
• 2x externé antény:
  LTE/4G dipole omnidirectional antenna
  Multi-band: podpora EU frekvencií (800, 1800, 2600 MHz) pre GSM/UMTS/LTE a uvedených frekvenčných rozsahov: 704~960, 1428~1575, 1720~2170, 2400~2690 MHz
  Farba: čierna
  Celková dĺžka: 135.7 mm
  Rozmery tela antény: 114.8 mm x 20.1 mm
  Impedancia: 50 Ohm
  Pomer stojatých vĺn napätia (VSWR): <= 3.0
  Radiácia: Omni
  Výkon: 2 dBi
  Polarizácia: vertical
  Konektor: SMA
• Dva anténne káble:
  Dĺžka káblov: 20 cm
  Konektory:
  1) SMA Pigtail female
  2) I-PEX MHF 4
• Kompatibilita:
  - Shuttle Slim PC DL10J
  - Shuttle Edge EN01J3, EN01J4, EN01E (prídavná karta pri týchto modeloch nie je potrebná)
• Pre plnú prevádzku je potrebné doplniť tieto 2 komponenty:
  - LTE/4G modul M.2-3042 Key B
  - SIM karta vo formáte NANO
  LTE/4G moduly úspešne otestované:
  - Sierra EM7455 (CAT 6, for Europa and North America)
  - Sierra EM7430 (CAT 6, for APAC)
  - Huawei ME906S (CAT 4, for EMEA, Australia, New Zealand)
  - Quectel EM06-E (CAT 6, for EMEA, Australia, Brazil)
