Shuttle Slim PC DL30N, Intel N100

Kód: 230
€312 €260 bez DPH
Skladom - centrálny sklad
RAM
M2. SSD
2.5" SATA SSD
Windows

Bezvetrákový pasívny PC vhodný na prevádzku 24/7

Shuttle XPC slim Barebone zo série DL30N je nástupcom populárnej série DL20N. Tieto tenké pasívne PC bez ventilátora s ekonomicky efektívnymi procesormi Intel ‘Alder Lake-N’ 12. generácie sú vhodné pre systém tenkých PC klientov, ako aj na čisto sieťové aplikácie v prostrediach klient/server. Dva sieťové porty Intel 2,5 Gbit/s poskytujú vynikajúcu sieťovú konektivitu a voliteľné príslušenstvo Shuttle WWN03 umožňuje inštaláciu 4G modulu pre mobilný prístup k internetu. Integrovaná grafika je založená na výkonnej UHD grafiky Intel s hardvérovou akceleráciou pre 4K video. Spolu s SSD diskom je DL30N bez akéhokoľvek hluku a preto je ideálny pre trvalú prevádzku 24/7.

Detailné informácie

Bezstarostné reklamácie pick-up/return prostredníctvom kuriéra
Pick-up/return
bezstarostné reklamácie prostredníctvom kuriéra
Distribúcia v rámci celého Slovenska
Distribúcia
v rámci celého Slovenska
Doručenie zdarma pri objednávke od 200 €
Doručenie zdarma
pri objednávke od 200 €
poradenstvo - predaj - servis
Plná podpora
poradenstvo - predaj - servis

Podrobný popis

Tichý - bez hluku vetrákov
Passívne chladenie, žiaden hluk z vetrákov
Dokonalé na použitie v prostredí citlivom na hluk
Bezvetrákový, bezprašný systém, prakticky bezúdržbový
24/7 Nonstop
Zariadenie je navrhnuté na nonstop 24/7 prevádzku
Požiadavky:
- Musí byť zabezpečený voľný prístup čerstvého vzduchu
- Vetracie otvory musia ostať čisté.
- Ak je prítomný pevný disk (HDD/SSD), musí byť taktiež vhodný na prevádzku 24/7
Šasi
Slim-PC (Nettop) z ocele
Pasívne chladenie - bez vetrákov
Rozmery: 190 x 165 x 43 mm (LWH) = 1.35-litra
Váha: 0.8 kg net a 2.1 kg brutto
Dva otvory pre Kensington Lock + M3 otvory
Operačné pozície
1) Horizontálne
2) Vertikálne s namontovanými stojanovými nohami.
Stojanové nohy môžu byť zakúpené ako príslušenstvo s označením PS02.
3) Vertikálne (napr. VESA-uchytenie za VESA kompatibilným monitorom)
Vo vertikálnej polohe predné USB porty by mali byť smerom nahor.
Ventilačné otvory nesmú byť blokované pre dosiahnutie efektívneho chladenia.
Operačný systém
Kompatibilita:
- Windows 10 - 64-bit
- Windows 11 - 64-bit [5]
- Linux - 64-bit
Procesor
Model: Intel N100
System-on-a-chip architecture (SoC): no chipset required
FCBGA1338 10nm package - directly soldered onto the mainboard
Code name: Alder Lake-N
Počet jadier / Vlákna: 4 / 4
Max. frekvencia : 3.4 GHz
L2 Cache: 6 MB
TDP výkon: 6 W maximum
Integrovaná grafická karta
Intel® UHD Graphics , GPU max. frequency:  750MHz
Supports DirectX 12.1 , OpenGL 4.6, OpenCL 3.0, Intel Quick Sync Video
Execution Units (EU): 24
Podpora troch nezávislých video výstupov:
- HDMI 2.0b: max. 4096 x 2160 @ 60 Hz
- DisplayPort 1.4a: max. 4096 x 2160 @ 60 Hz
- D-Sub/VGA: max. 1920 x 1200 @ 60 Hz
D-Sub/VGA nepodporuje Hot Plug
UEFI Firmware / BIOS
32 MB Flash ROM with AMI's Aptio UEFI BIOS Firmware
Based on the Unified Extensible Firmware Interface (UEFI)
Supports Power-fail-resume / AC power-on state / always-on / always-off [3]
Supports Wake-on-LAN (WOL) from S3, S4, S5 ACPI states
Supports boot up from external flash memory cards
With embedded Firmware TPM v2.0 (fTPM) [5]
CMOS battery (type CR2032)
RAM Pamäte
1x SO-DIMM slot/ 262 pinov
Podporuje DDR5-4800 (PC5-38400U) SDRAM at 1.1V
Podporuje max. 16 GB RAM
Podporuje unbuffered DIMM moduly (nie ECC alebo registered)
2.5" slot pre HDD/SSD
Podporuje 1 x Serial ATA HDD/SSD 2.5"
Výška jednotky: maximálne 9.5 mm
Podporuje Serial-ATA III, 6 Gb/s (600 MB/s) bandwidth
Podporuje Unified Extensible Firmware Interface (UEFI)
SATA kábel je integrovaný na základnej doske
M.2 2280 BM slot
The M.2 2280 BM slot disponuje nasledovnými parametrami:
- PCI-Express Gen. 3.0 X2
- SATA v3.0 (max. 6 Gbps)
Podporuje M.2 karty so šírkou 22 mm
a dĺžkou 42, 60 alebo 80 mm (typ 2242, 2260, 2280).
Podporuje M.2 SATA SSDs (B+M) a M.2 PCIe NVME SSDs (M)
Príprava na Wireless Network (WLAN/Wifi)
Wifi karta nie je integrovaná - je potrebné ju dokúpiť WLN-M1
Príprava pre inštaláciu Wifi M.2-2230 WLAN karty
Supports WLAN expansion cards (optional Shuttle accessory: WLN-M1)
Integrovaná zvuková karta
Realtek ALC888S Audio Codec
2 x analógové audio konektory (3.5 mm jack):
1) Line-out (slúchadlá / reproduktory)
2) Microphone input
Digital Audio je podporované cez HDMI a DisplayPort
Gigabit LAN Ethernet
2x RJ45 konektor Gigabit LAN 10/100/1000/2500 Mbit/s.
Intel i226-LM Ethernet Controller
Podporuje Wake-on-LAN
LED diódy a tlačidlá
Power button
Power LED (modrý)
HDD LED (žltý)

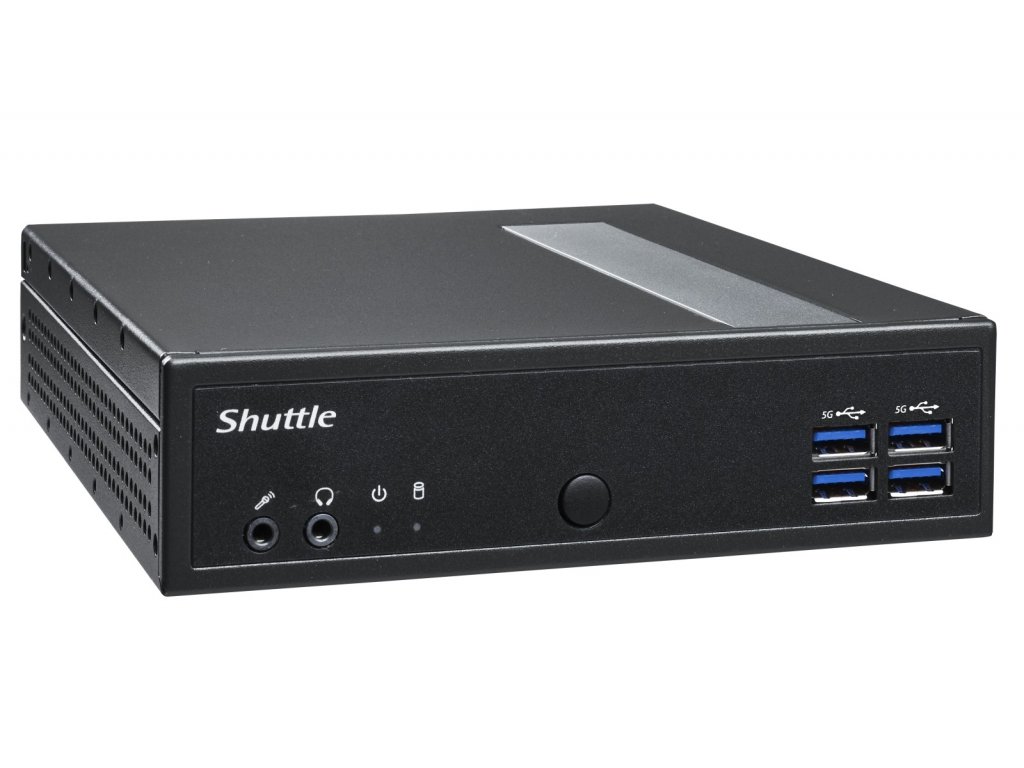

Konektory predného panelu
4x USB 3.2 Gen 1 Type A (modrý)
Audio line-out (slúchadlá)
Vstup pre mikrofón

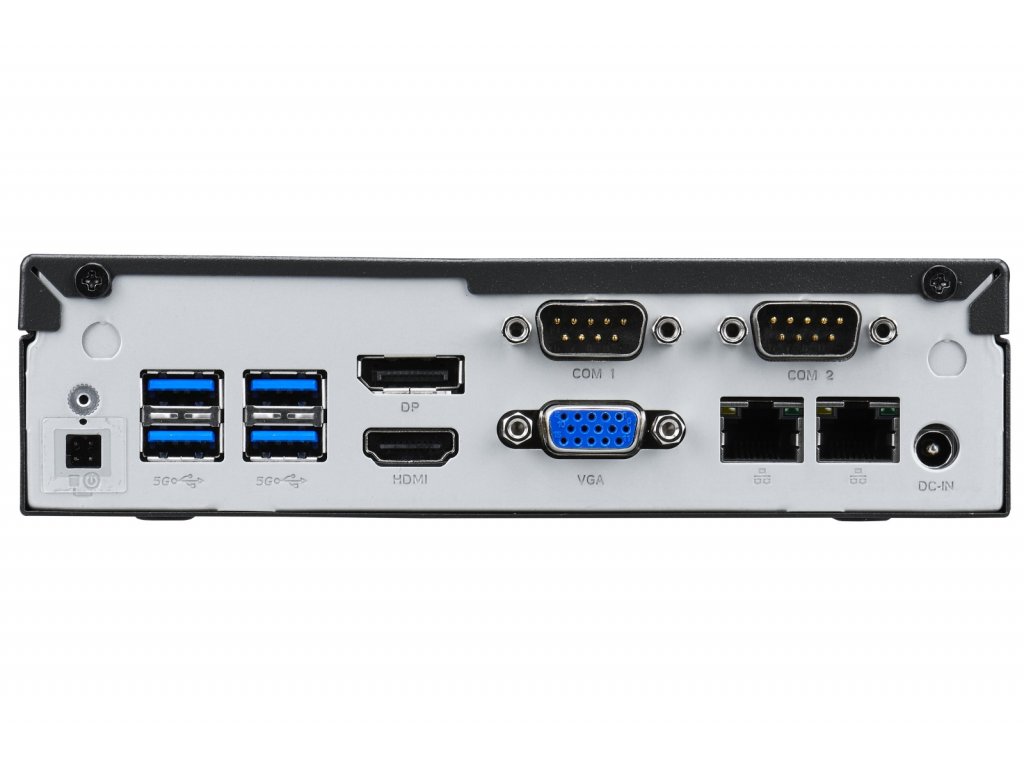

Konektory zadného panelu
HDMI 2.0b digital video a audio výstup
DisplayPort 1.4a digital video a audio výstup
D-Sub/ VGA analog video output (15-pin) - no hot plug
4x USB 3.2 Gen 1 (modrá)
2x Gigabit network (LAN, RJ45)
2x RS232 sériový COM port ( možnosť prepnúť 5V / 12 V výstup),
Ľavý port je možné nastaviť ako RS422 / RS485 [4]
DC input pre externý napájací adaptér
4-pinový konektor (2.54 mm pitch) podporujúci
- external power on button
- Clear CMOS
- +5V DC napájanie pre externé komponenty
2x záslepka pre inštaláciu voliteľnej Wifi antény
Integrované konektory na základnej doske
Konektory COM1/COM2 pre sériové porty (obsadené)
USB 2.0 header (4-pin) potrebný pre WWN03 príslušenstvo
Jumper JP1 pre power-on-after-power-fail (hardvérové riešenie) [3]
Napájací adaptér
Externý 65 W AC/DC napájací adaptér (bezvetrákový)
AC Input: 100 ~ 240 V AC, 50 ~ 60 Hz
DC Output: 19 V / 3.42 A
Automatické prispôsobenie napätia
Dĺžka 230V káblu : 180cm
DC vstupný konektor
DC konektor: 5.5/2.5mm (vonkajší/vnútorný priemer)
Podporuje vstupné napätie ako 12V±5% (max. 5.33A) tak aj 19V±5% (max. 3.42A)
Obsah balenia
Multi-jazyková užívateľská príručka
VESA držiak pre 75/100mm standard (dva kovové dielce)
4x šróby M3 x 5 mm pre montáž VESA držiaku na PC
4x šróby M4 x 10 mm pre montáž VESA držiaku na LCD
4x šróby M3 x 4 mm pre montáž 2.5" HDD/SSD
2x šróby M3 x 5mm (M2 karty)
DVD s ovládačmi (pre Windows 64-bit)
Externý zdroj napätia 65W
Voliteľné príslušenstvo:
PS02: voliteľný stojan pre vertikálnu pozíciu
CXP01: adaptér pre "external power button"
PRM01: 2U predný panel do racku pre 2x Shuttle slim PC
DIR01: DIN-Rail lišta
WLN-M1. WLAN/Wifi modul M.2-2230 format s dvoma externými anténami pre WLAN/Wifi a Bluetooth.
WWN03: LTE kit s adaptérom, 2x anténa s káblom. Podporuje jeden M.2 LTE modul a 1x nano SIM card [1]
Operačné podmienky
Teplota prostredia: 0~40 °C
Relatívna vlhkosť: 10~90 %
Certification and Compliance
EMI: CE, UKCA, FCC, RCM, VCCI, BSMI
Safety: CB IEC 60950-1/62368-1, cTUVus (UL 62368-1), BSMI
Other: RoHS, Energy Star, ErP
This device is classed as a technical information equipment (ITE) in class B and is intended for use in living room and office. The CE-mark approves the conformity by the EU directives:
(1) 2004/108/EC relating to electromagnetic compatibility (EMC),
(2) 2006/95/EC relating to Electrical Equipment designed for use within certain voltage limits (LVD),
(3) 2009/125/EC relating to ecodesign requirements for energy-related products (ErP)

[1] Voliteľné LTE
LTE karta WWN03 obsahuje samotný LTE adaptér, dve antény a 20cm anténny kábel. Adaptér obsadzuje 2,5" slot a teda pri inštalácií WWN03, nie je možné osadiť 2,5" HDD/SSD. 3G/LTE karta musí mať M.2-3042 Key B formát s MHF IV (I-PEX4) konektorom pre anténu. Podporuje Nano-SIM kartu (Mini a Micro formát nie je podporovaný). 3G/LTE karta a SIM karta nie sú v balení WWN03 prítomné.
[2] Konverzia DisplayPort do HDMI/DVI
DiplayPort môže byť konvertovaný do HDMI alebo DVI pomocou vhodnej redukcie alebo káblu. Napr.:
DELOCK 82590: 1 m, DisplayPort (male, 20p) to HDMI-A (male, 19p)
DELOCK 82435: 5 m, DisplayPort (male, 20p) to DVI-D (male, 24p)
Integrovaná grafická karta automaticky detekuje pripojený displej a nastaví na výstupe vhodný signál.
Avšak LCD monitor s DisplayPortom nemôže byť pripojený do HDMI konektoru PC pomocou pasívneho adaptéru alebo káblu.
[3] Power-on-after-power-fail
BIOS poskytuje "Power-on-after-power-fail" funkciu ktorá sa nachádza v sekcií "Power Management Configuration". Ako názov napovedá, táto funkcia určuje správanie PC po zlyhaní napájania: (1) vždy zapnuté, (2) obnoviť pôvodný stav alebo (3) udržať PC vypnutý. Vzhľadom k povahe tejto funkcie, môže zlyhať pri veľmi krátkom výpadku elektrickej energie. Práve preto Shuttle XPC slim Barebone DL20N prichádza zároveň s harvérovým riešením. Odobratím Jumper JP1 (na základnej doske za D-Sub/VGA portom) systém opäť nabehne bezpodmienečne po obnovení elektrickej energie.
[4] Sériové COM porty
Tento PC obsahuje dva RS232 porty s 9-pin D-Sub konektorom na zadnom paneli. Ľavý COM port (COM1) môže byť taktiež konfigurovaný ako RS422 a RS485 priamo v nastavení BIOS.
Pin 9 na D-Sub COM-Porte je signálovo multifunkčný. Vzhľadom na nastavenie Jumper JP2 na základnej doske, môže byť nastavený ako Ring Indicator (RI) alebo zdroj externého napätia na úrovni 5 V alebo 12 V. Každý COM port môže byť nastavený oddelene. Maximálny prúd na 1 port je 500mA.
[5] TPM Funkcia
Tento model podporuje funkciu Firmware-TPM (fTPM) v2.0. Popri tom obsahuje prípravu pre hardware TPM chip, ktorý môže byť do PC vložený v prípade záujmu užívateľa.

Dodatočné parametre

Kategória: Intel Celeron/Pentium
Záruka: 3 roky
