Shuttle Slim PC DH32U5 Intel Core i5-1135G7

Podrobný popis

Šasi
Slim-PC (Nettop) z ocele
Pasívne chladenie - bez vetrákov
Rozmery: 190 x 165 x 43 mm (LWH) = 1.35-litra
Váha: 1.3 kg net a 2.1 kg brutto
Dva otvory pre Kensington Lock + M3 otvory
24/7 Nonstop
Zariadenie je navrhnuté na nonstop 24/7 prevádzku
Požiadavky:
- Musí byť zabezpečený volný prístup čerstvého vzduchu
- Vetracie otvory musia ostať čisté.
- Ak je prítomný pevný disk (HDD/SSD), musí byť taktiež vhodný na prevádzku 24/7
Napájací adaptér
Externý 90 W AC/DC napájací adaptér (bezvetrákový)
AC Input: 100 ~ 240 V AC, 50 ~ 60 Hz
DC Output: 19 V / 4.74 A
DC konektor: 5.5/2.5mm (vonkajší/vnútorný priemer)
Dĺžka káblu : 170cm
Operačný systém
Kompatibilita:
- Windows 10 - 64-bit
- Windows 11 - 64-bit [5]
- Linux - 64-bit
Procesor
Model: Intel Core i5-1135G7 (ULV)
System-on-a-chip architecture (SoC): no chipset required
FCBGA1449 package - directly soldered onto the mainboard
Code name: Tiger Lake U (11th Generation Intel Core Processors)
Počet jadier / Vlákna: 4 / 8
Frekvencia: 2.4 GHz
Max. frekvencia : 4.2 GHz
Intel Smart Cache: 8 MB
TDP výkon: 28 W maximum
Výrobný proces : 10nm SuperFin
Max. prevádzková teplota 100°C
Integrovaná grafická karta
Intel® Iris Xe Graphics
Max. GPU frequency: 1.3 GHz
Supports DirectX 12.1, OpenCL 2.0
Execution Units (EU): 80
Podpora štyroch nezávislých video výstupov cez HDMI 2.0b 4096x2304@60Hz

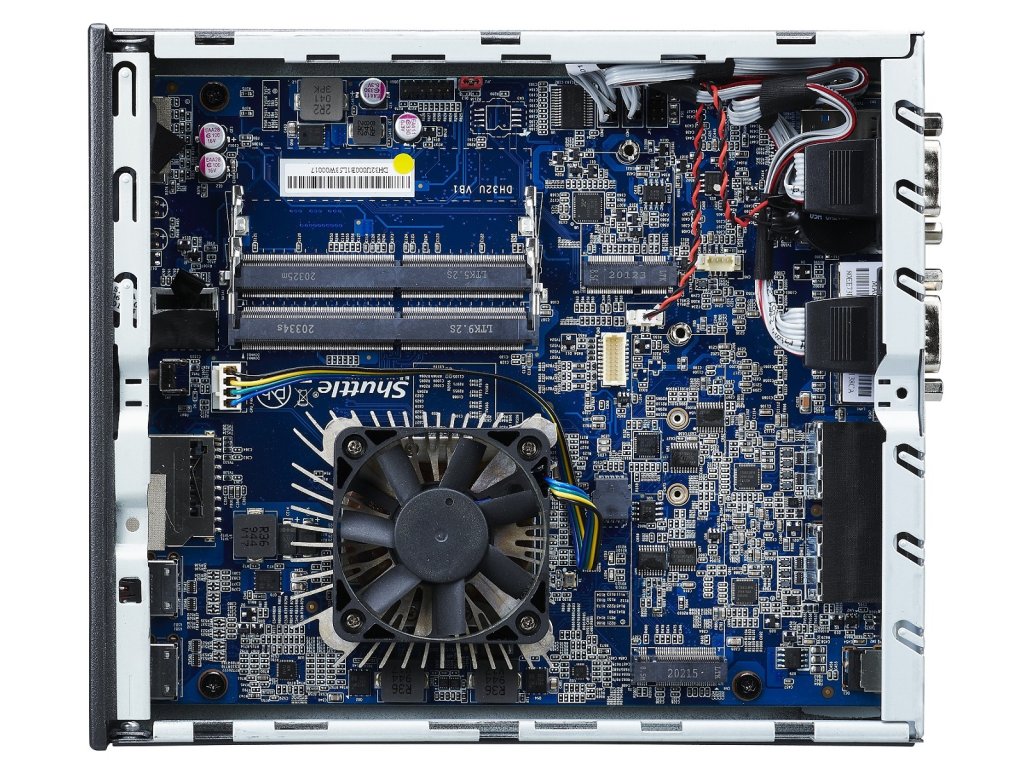

Vetrák aktívneho chladenia
Zabudovaný CPU cooling fan s heat-sink a cetrákom s priemerom 50mm
BIOS
AMI BIOS, SPI Interface, 32 MB Flash-EEPROM
Supports Hardware Monitoring and Watchdog functionality
Supports Firmware-TPM (fTPM) v2.0 [2]
Supports boot up from external USB flash memory
Supports Unified Extensible Firmware Interface (UEFI)
Supports power on after power failure [7]
RAM Pamäte
2x SO-DIMM slot / 260 pinov
DDR4-3200 (PC4-25600) SDRAM at 1.2 V
Dual Channel mode
Maximum 32 GB na 1 DIMM slot,  maximum 64 GB
Podpora 2x unbuffered DIMM modules (no ECC or registered)
SATA HDD / SSD
1 x SATA HDD/SSD disk 2.5" formát
SATA 3.0 rozhranie podporuje rýchlosť prenosu 600MB/s (6 Gbit/s)
Maximálna výška HDD/SSD pre 2.5" - 12.5cm
M.2 2280 BM slot
The M.2 2280 BM slot disponuje nasledovnými parametrami:
- PCI-Express Gen. 3.0 X2
- SATA v3.0 (max. 6 Gbps)
Podporuje M.2 karty so šírkou 22 mm
a dĺžkou 42, 60 alebo 80 mm (typ 2242, 2260, 2280).
Príprava na Wireless Network (WLAN/Wifi)
Wifi karta nie je integrovaná - je potrebné ju dokúpiť WLN-M / M1
Príprava pre inštaláciu Wifi M.2-2230 WLAN karty
Supports WLAN expansion cards (optional Shuttle accessory: WLN-M / -M1)
Integrovaná zvuková karta
Realtek ALC662 / ALC888S Audio Codec 5.1HD
2 x analógové audio konektory (3.5 mm jack) na prednej strane:
1) Line-out (slúchadlá / reproduktory)
2) Microphone input
Digital Audio je podporované cez HDMI
Dual Gigabit LAN
Dual network with two RJ45 ports
2x Intel i211 Ethernet Controller with MAC, PHY and PCIe interface
Supports 10 / 100 / 1.000 MBit/s operation
Supports WAKE ON LAN (WOL)
Supports network boot by Preboot eXecution Environment (PXE)
Supports Teaming mode [5]
Čítačka kariet
Integrovaná čítačka kariet SD, SDHC a SDXC
Konektory a LED predného panelu
4x USB 3.2 Gen 2 max. 10Gb/s (červený)
Vstup pre mikrofón
Audio line-out (slúchadlá)
Čítačka kariet
Power button
Power LED (modrý)
HDD LED (žltý)
Konektory zadného panelu
4x HDMI 2.0b
Voliteľne - D-Sub/ VGA
4x USB 3.2 Gen 1 (modrá)
2x Gigabit network (LAN, RJ45)
2x RS232 sériový COM port ( 5V / 12 V výstup, 1x RS422/485 ) [3]
DC input pre externý napájací adaptér
4-pinový konektor (2.54 mm pitch) podporujúci
- external power on button
- Clear CMOS
- +5V DC napájanie pre externé komponenty
2x príprava na externé antény
2x Kensington hole
Integrované konektory na základnej doske
1x jumper JP2 for power-on-after-power-fail (hardware solution) [7]
1x analog VGA graphics output CN6 (2x 10-pin, 1 mm pitch) [4]
2x serial interface (COM) occupied by backpanel connectors
1x USB 2.0 (4-pin) for optional accessory WWN03 (LTE kit) [1]
1x fan connector (4-pin) occupied by the CPU fan
1x connector for CMOS battery (occupied)
Obsah balenia
Multi-jazyková užívateľská príručka
VESA držiak pre 75/100mm standard (dva kovové dielce)
4x šróby M3 x 5 mm pre montáž VESA držiaku na PC
4x šróby M4 x 10 mm pre montáž VESA držiaku na LCD
4x šróby M3 x 4 mm pre montáž 2.5" HDD/SSD
2x šróby M3 x 5mm (M2 karty)
DVD s ovládačmi (pre Windows 64-bit)
Externý zdroj napätia 90W
SATA kábel pre napojenie 2.5" HDD/SSD
Voliteľné príslušenstvo:
- PVG01: voliteľný D-Sub VGA video výstup [4]
- WLN-M/M1: WLAN/Wifi+Bluetooth modul (802.11ac + BT) M.2-2230 format s dvoma externými anténami
- WWN03: LTE kit s adaptérom, 2x anténa s káblom. Podporuje jeden M.2 LTE modul a 1x nano SIM card [1]
- PS02: voliteľný stojan pre vertikálnu pozíciu
- CXP01: adaptér pre "external power button"
- PRM01: 2U predný panel do racku pre 2x Shuttle slim PC
- DIR01: DIN-Rail lišta
Operačné podmienky
Teplota prostredia: 0~50 °C
Relatívna vlhkosť: 10~90 %
Certifications / Compliance:
EMI: FCC, CE, BSMI, RCM, VCCI
Safety: cTUVus, CB, BSMI
Other: RoHS, Energy Star, ErP
Conformity
This device is classed as a technical information equipment (ITE) in class B and is intended for use in living room and office. The CE-mark approves the conformity by the EU directives:
(1) 2004/108/EC relating to electromagnetic compatibility (EMC),
(2) 2006/95/EC relating to Electrical Equipment designed for use within certain voltage limits (LVD),
(3) 2009/125/EC relating to ecodesign requirements for energy-related products (ErP)

[1] Voliteľné LTE
LTE karta WWN03 obsahuje samotný LTE adaptér, dve antény a 20cm anténny kábel. Adaptér obsadzuje 2,5" slot a teda pri inštalácií WWN03, nie je možné osadiť 2,5" HDD/SSD. 3G/LTE karta musí mať M.2-3042 Key B formát s MHF IV (I-PEX4) konektorom pre anténu. Podporuje Nano-SIM kartu (Mini a Micro formát nie je podporovaný). 3G/LTE karta a SIM karta nie sú v balení WWN03 prítomné.
[2] TPM Funkcia
Tento model podporuje funkciu Firmware-TPM (fTPM) v2.0. Popri tom obsahuje prípravu pre hardware TPM chip, ktorý môže byť do PC vložený v prípade záujmu užívateľa.
[3] Sériové COM porty
Tento PC obsahuje dva RS232 porty s 9-pin D-Sub konektorom na zadnom paneli. Ľavý COM port (COM1) môže byť taktiež konfigurovaný ako RS422 a RS485 priamo v nastavení BIOS.
Pin 9 na D-Sub COM-Porte je signálovo multifunkčný. Vzhľadom na nastavenie Jumper JP1 na základnej doske, môže byť nastavený ako Ring Indicator (RI) alebo zdroj externého napätia na úrovni 5 V alebo 12 V. Každý COM port môže byť nastavený oddelene. Maximálny prúd na 1 port je 500mA.
[4] Voliteľný D-Sub/VGA konektor
Základná doska obsahuje jeden D-Sub/VGA port CN6 na základnej doske. Tento signál môže byť vyvedený von ako 15-pinový D-Sub VGA konektor na zadnom paneli pomocou voliteľného adaptéra PVG01. To však znamená, že na zadnom paneli možno použiť o jeden sériový port (COM) menej.
[5] Teaming Mode
Funkcia teaming vám umožňuje zoskupiť oba dostupné sieťové LAN adaptéry tak, aby fungovali ako jeden adaptér. Výhodou tohto prístupu je, že umožňuje vyrovnávanie záťaže a núdzové prepnutie v prípade výpadku jedného LAN adaptéru.
[6] Upozornenie:
Pri okolitých teplotách vyšších ako 40 °C výrobca dôrazne doporučuje : nepoužívať HDD, ale len SSD + používať RAM moduly s chladičom
[7] Power-on-after-power-fail
BIOS poskytuje "Power-on-after-power-fail" funkciu ktorá sa nachádza v sekcií "Power Management Configuration". Ako názov napovedá, táto funkcia určuje správanie PC po zlyhaní napájania: (1) vždy zapnuté, (2) obnoviť pôvodný stav alebo (3) udržať PC vypnutý. Vzhľadom k povahe tejto funkcie, môže zlyhať pri veľmi krátkom výpadku elektrickej energie. Práve preto Shuttle XPC slim Barebone DH32U prichádza zároveň s harvérovým riešením. Odobratím Jumper JP2 (na základnej doske za power button) systém opäť nabehne bezpodmienečne po obnovení elektrickej energie.
