Shuttle Nano PC NT10H9, Intel Core Ultra 9 185H

Podrobný popis

Šasi
Barebone PC s čiernym plastovým šasi
Rozmery: Výška je 57,8 mm vrátane gumových nožičiek
Hmotnosť: 0,8 kg netto, 1,7 kg brutto
Otvor pre zámok Kensington
Obsahuje držiak VESA pre štandard 75x75 a 100x100 mm
Operačný systém
Tento barebone systém sa dodáva bez operačného systému.
Je kompatibilný s:
- Windows 11, 64-bitový
- Linux, 64-bitový
Windows 10/11 ovládač na stiahnutie: go.shuttle.eu/NT10H
Procesor
Model: Procesor Intel® Core™ Ultra 9 185H
Kódový názov "Meteor Lake-H" (procesory Intel Core Ultra - séria 1)
System-on-a-chip (SoC) s integrovanou pamäťou a grafickým radičom
Litografia: Intel 4 process (7 nm) a TSMC N5/N6
Výkonné jadrá (P-Core): 6 jadier, 12 vlákien, taktovanie: 2,3 - 5,1 GHz
Efektívne jadrá (E-Core): 8 jadier, taktovacia frekvencia: Low Power Efficient-cores: 2 jadrá, taktovacia frekvencia: 1,8 - 3,8 GHz: 0,7 - 2,5 GHz
Celkový počet vlákien: 2,5 - 2,5 GHz 22
Inteligentná vyrovnávacia pamäť (L3): Základný výkon (TDP): 24 MB Konfigurovateľný výkon (cTDP): 45 W 35 W, 45 W alebo 54 W [1]
Neural Processing Unit (NPU): Intel® AI Boost
Výkon NPU AI: 11,5 TOPS (NPU+CPU+iGPU: 34 TOPS) [2]
Maximálna prevádzková teplota: 110 °C
Puzdro FCBGA2049 - priamo pripájané na základnú dosku
Chladiaci systém
Chladiaci systém s tepelnými trubicami s koncepciou dvoch ventilátorov pre optimálne prúdenie vzduchu:
1) 80 mm ventilátor procesora
2) Ventilátor šasi (spodný) 60 mm
Podporuje reguláciu teploty otáčok ventilátora [1].
Integrovaná grafika podporuje Quad 4K
Grafické jadro Intel® Arc™
Xe-cores: 8
Dynamická taktovacia frekvencia grafiky: max. 2,35 GHz
Podporuje DirectX 12.2, OpenGL 4.6, OpenCL 3.0
Tento počítač podporuje až štyri nezávislé obrazovky
s rozlíšením až 4K/60Hz (Ultra HD 3840×2160):
- 2x HDMI 2.0b
- 2x USB4 typu C s funkciou DisplayPort 1.4
Firmvér UEFI (BIOS)
Firmvér AMI UEFI (BIOS)
Podporuje obnovenie po výpadku napájania
Podporuje funkciu Wake-on-LAN (WOL) a zapnutie pomocou hodín reálneho času (RTC)
Funkcia H/W TPM
Hardvérová funkcia TPM: podporuje DTPM 2.0 s Infineon SLB9670VQ2.0
Funkciu TPM možno deaktivovať v nastavení systému BIOS.
Podpora pamäte
2x slot SO-DIMM s 262 kolíkmi
Podporuje pamäť DDR5-5600 (PC5-44800) SDRAM pri napätí 1,1 V
Podporuje režim Dual Channel
Podporuje maximálne 48 GB na jeden modul DIMM,
maximálna celková veľkosť: 96 GB
Podporuje dva moduly DIMM bez vyrovnávacej pamäte (bez ECC alebo registrovaných)
Slot M.2-2280 pre kartu SSD
Slot M.2-2280M pre karty SSD vo formáte M.2
Podporuje PCIe Gen4 x4 s NVMe (bez SATA)
Podporuje karty M.2 so šírkou 22 mm a dĺžkou 80 mm
Podporuje M.2 karty s kľúčom M alebo B+M
Audio
Realtek ALC269-VC3 Audio Controller
3,5 mm / 4-pólový kombinovaný audio konektor (kombinuje Line-out a mikrofónový vstup)
Možno použiť pre slúchadlá/headsety s 3 alebo 4-pólovým konektorom jack [3]
Digitálny viackanálový audio výstup: cez HDMI a DisplayPort (USB-C)                                                                                                                                                                                                                  Duálna 2,5G LAN
Dva porty RJ45, každý s 2 stavovými LED diódami
Ethernetový radič: Intel i226V
Podporuje prevádzku 10 / 100 / 1 000 / 2 500 MBit/s (max. 2,5 Gb/s)
Podporuje WAKE ON LAN (WOL)
Podporuje zavádzanie siete pomocou prostredia PXE (Preboot eXecution Environment)
Slot M.2-2230E pre karty WLAN
Slot M.2-2230E podporuje rozširujúce karty WLAN
Rozhrania: PCI-Express X1 a USB 2.0
Podporuje M.2 karty so šírkou 22 mm a dĺžkou 30 mm (typ 2230)
Tento počítač sa dodáva s dvoma predinštalovanými internými anténami WLAN s konektormi I-PEX4/MHF-IV
Čítačka kariet SD (ľavá strana)
Čítačka kariet SD podporuje karty SD s rozmermi 24 mm × 32 mm
Podporuje karty Micro SD s príslušným adaptérom (nie je súčasťou dodávky)

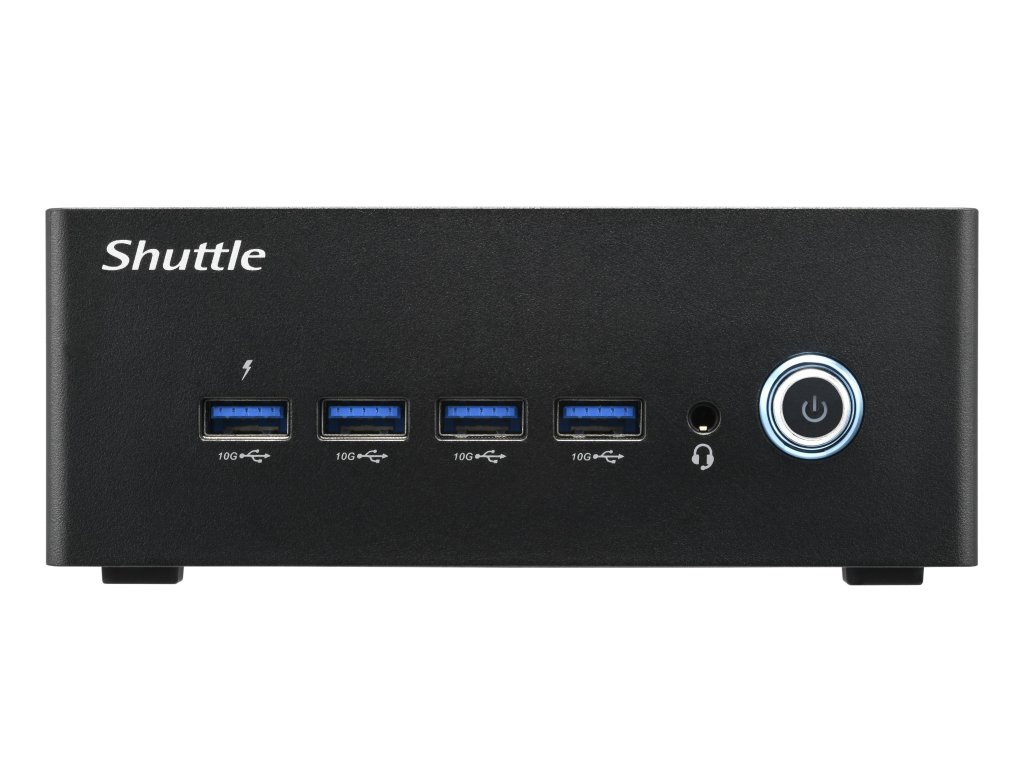

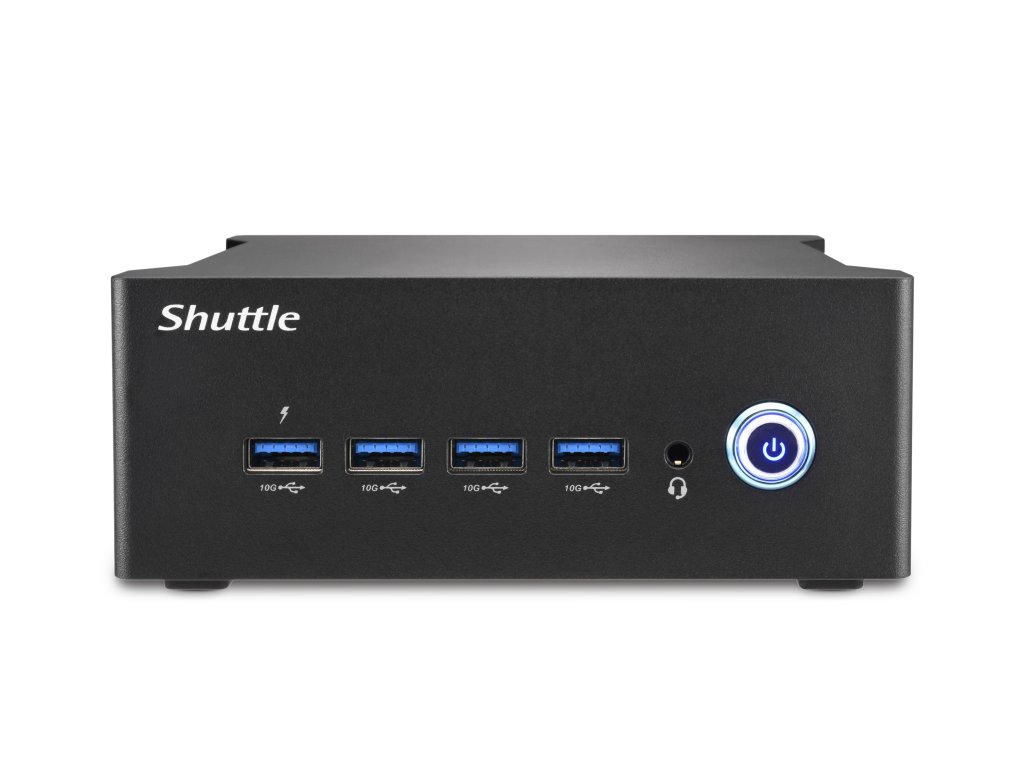

Konektory na prednom paneli
1x tlačidlo napájania s LED diódou napájania (modrá)
4x USB 3.2 Gen 2 Type-A (max. 10 Gb/s)
Poznámka: ľavý port USB podporuje napájanie USB v režime S5/Off (max. 0,9 A)
1x Audio Combo port (3,5 mm jack konektor, 4-pólový) [3]

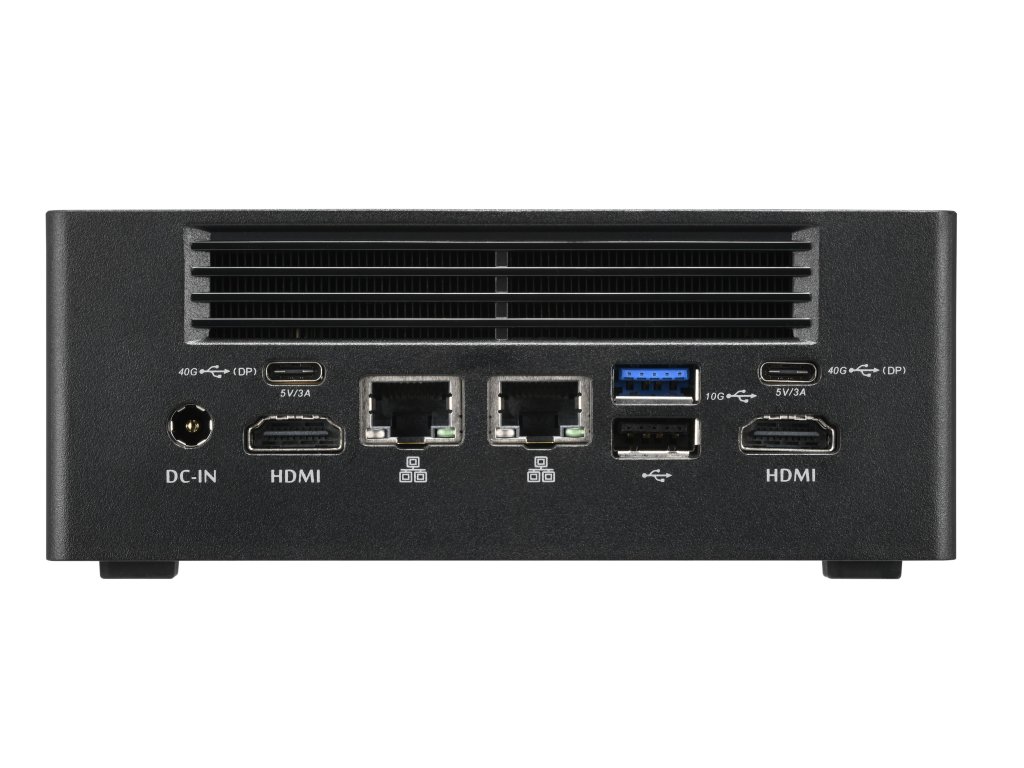

Konektory zadného panela
2x HDMI 2.0
2x USB4 Type-C (max. 40 Gb/s) s funkciou DisplayPort (DP 1.4)
a Power Delivery (PD max. 5 V / 3A)
1x USB 3.2 Gen 2 Type A (max. 10 GBit/s)
1x USB 2.0
2x 2,5G Ethernet LAN (RJ45, Intel i226V)
1x DC-Eingang für externes Netzteil (5,5 / 2,5 mm)
Napájací adaptér
Externý 120 W napájací adaptér (bez ventilátora)
Rozmery: 64,5 mm x 22,5 mm x 98 mm (WHD)
Vstup: 100~240 V AC, 50-60 Hz, max. 1,4 A
Výstup: 19,0 V DC, max. 6,32 A, max. 120 W
Kábel DC cca. 150 cm s koaxiálnym konektorom: 5,5 / 2,5 mm (vonkajší/vnútorný priemer)
Vstup jednosmerného prúdu počítača podporuje 19 V ± 5 %.
Kábel striedavého prúdu, cca 170 cm, 3-kolíkový Micky MM C6 a uzemnená bezpečnostná zástrčka Schuko
Dodávané príslušenstvo
- Rýchla inštalačná príručka vo viacerých jazykoch
- Držiak VESA so skrutkami (podporuje štandardy 75x75 a 100x100 mm)
- Chladič s dvoma tepelnými podložkami pre kartu M.2 SSD
- Napájací adaptér 120 W s napájacím káblom (s uzemňovacím kontaktom)
Disk s ovládačom DVD sa nedodáva.
Ovládač pre systém Windows 11 na stiahnutie: go.shuttle.eu/NT10H
Špecifikácia prostredia
Rozsah pracovných teplôt: 0 ~ 40 °C
Rozsah relatívnej vlhkosti: 0 ~ 40 °C 10~90 % (bez kondenzácie)                                                                                                                                                                                    Conformity/Certifications
EMI: CE, FCC, BSMI
Safety: CB IEC62368, cTUVus (UL 62368), BSMI
Other: RoHS, Energy Star, ErP
This device is classed as a technical information equipment (ITE) in class B and is intended for use in living room and office. The CE-mark approves the conformity by the EU directives:
(1) 2004/108/EC relating to electromagnetic compatibility (EMC),
(2) 2006/95/EC relating to Electrical Equipment designed for use within certain voltage limits (LVD),
(3) 2009/125/EC relating to ecodesign requirements for energy-related products (ErP)

Poznámky :

[1] Konfigurovateľné otáčky ventilátora a spotreba energie procesora
V nastavení BIOS-u je na stránke „Advanced“ možnosť „Fan Mode“, ktorá umožňuje konfigurovať ovládanie ventilátora, čo má vplyv aj na maximálnu spotrebu energie procesora. Predvolené nastavenie „Normal Mode“ ponúka dobrú rovnováhu medzi výkonom, teplotou a rýchlosťou ventilátora. Nastavenie "Fan Mode" (Režim ventilátora) definuje aj horné hranice priemerného rozptylu energie (cTDP) a krátkodobého rozptylu energie v režime turbo (Turbo TDP):

[2] Výkon AI
Procesory s podporou umelej inteligencie (AI) a strojového učenia (ML) dokážu spracovať mnohé výpočty, najmä zvuk, obraz a video, oveľa rýchlejšie ako klasické procesory. Výkon AI sa udáva v počte (biliónoch) aritmetických operácií za sekundu (TOPS). Procesor použitý v tomto produkte integruje NPU Intel® AI Boost s výkonom 11,5 TOPS. Celkový výkon AI (Platform TOPS) je mierou súhrnného výkonu všetkých výpočtových jednotiek v procesore: CPU, NPU a GPU (grafika).

[3] Zvukový konektor
3,5 mm audio konektor na prednom paneli tohto zariadenia podporuje: slúchadlá s 3-pólovým konektorom a tiež náhlavné súpravy (s mikrofónom) so 4-pólovým konektorom. Slúchadlá so samostatnými konektormi pre slúchadlá a mikrofón však vyžadujú príslušný adaptér, ak sa má používať aj mikrofón.
