Shuttle Nano PC NE10N, Intel N100

Podrobný popis

Bez ventilátora a tichý
Úplne bez ventilátora, prakticky bez hluku
Pasívne chladenie prostredníctvom konvekčného prenosu tepla
Ideálne na použitie v prostrediach citlivých na hluk
Bez ventilátora znamená menej prachu, a teda prakticky žiadnu údržbu
Nonstop prevádzka 24/7
Toto zariadenie je schválené na nepretržitú prevádzku 24/7.
Požiadavky:
- Musí byť zabezpečená voľná cirkulácia vzduchu okolo počítača.
- Ventilačné otvory musia byť voľné.

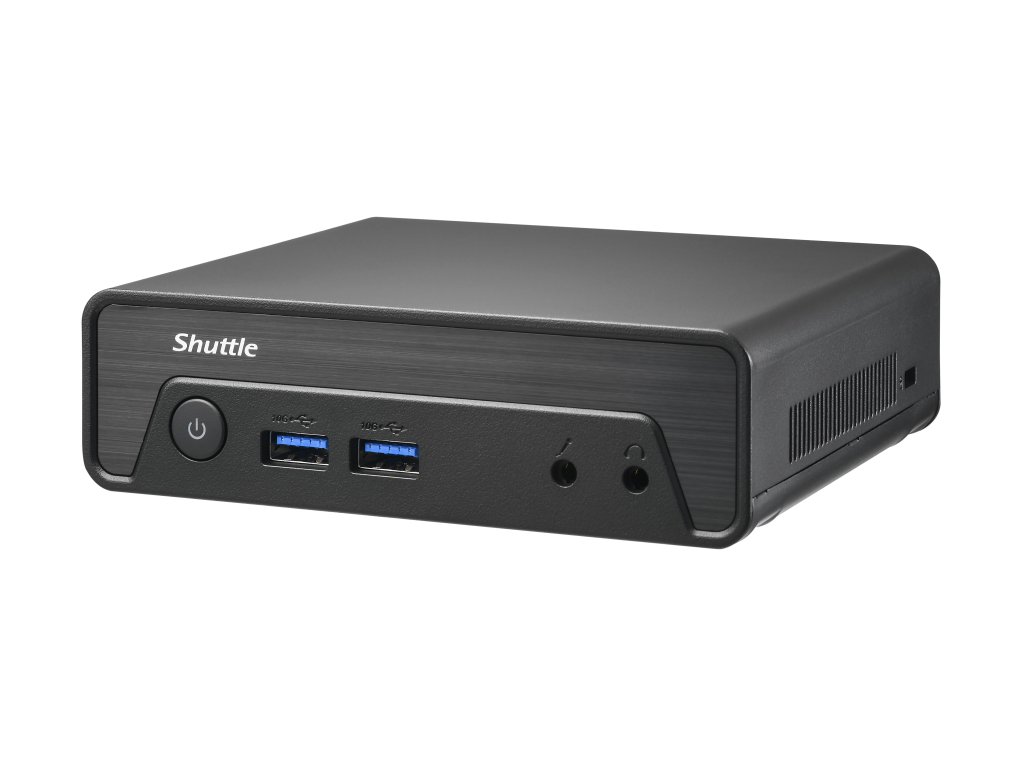

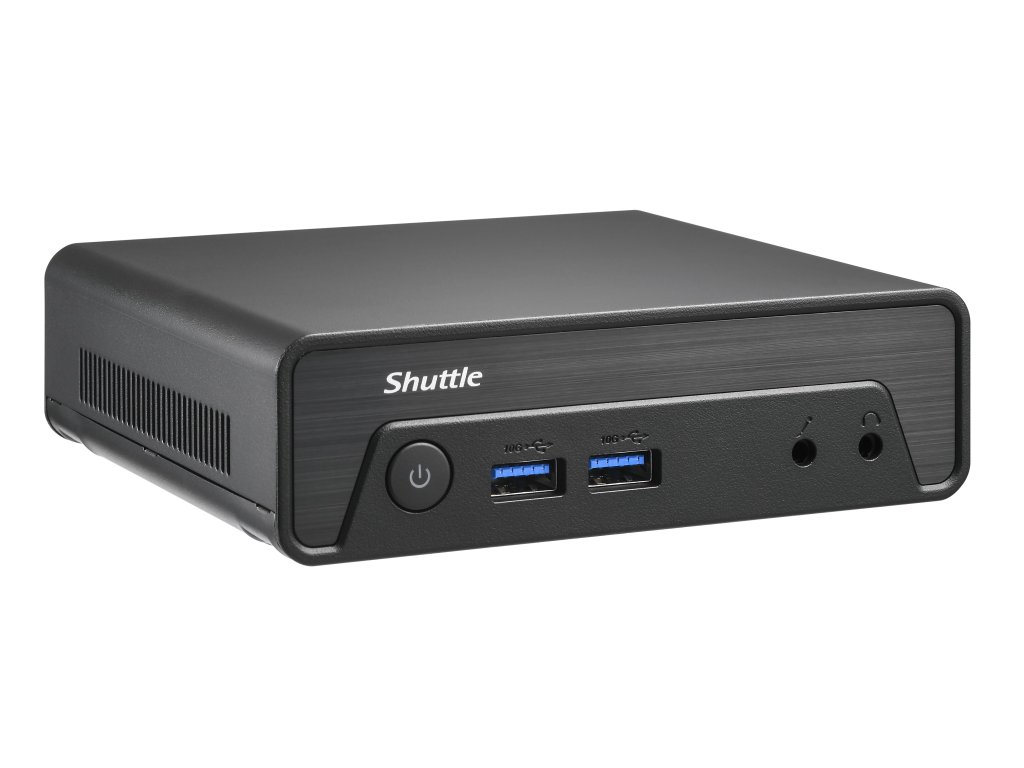

Šasi
Štíhly počítač s čiernym šasi z plastu
Rozmery: 135 x 115 x 39 mm (WLH) = 0,6 l
Výška vrátane gumových nožičiek: 41,3 mm
Hmotnosť: 0,6 kg netto a 1,5 kg brutto
Jeden otvor pre zámky Kensington (pravá strana)
Držiak VESA je súčasťou dodávky (podporuje štandard 75x75 mm a 100x100 mm)
Operačný systém
Tento systém sa dodáva bez operačného systému.
Je kompatibilný s
- Windows 11 (64-bitový)
- Linux (64-bitový)
Ovládače pre Windows 11 na stiahnutie: go.shuttle.eu/NE10N
Procesor
Model: Procesor Intel® N100
Max. Turbo taktovacia frekvencia: 3,4 GHz
Kódový názov: "Alder Lake-N"
10 nm štruktúra, balenie FCBGA1338 (spájkované)
Jadrá CPU / Vlákna: L2 Cache: 4 / 4 TDP (Thermal Design Power): 6 MB 6 W
Procesor System-on-Chip (SoC) s integrovaným grafickým procesorom, bez potreby čipovej sady
Pasívne chladenie procesora bez ventilátora
Integrovaná grafika
Grafická jednotka (GPU) je integrovaná v procesore
Intel® UHD Graphics, frekvencia GPU: max. 750 MHz
Podporuje DirectX 12.1, OpenGL 4.6, OpenCL 3.0, Intel Quick Sync Video
Vykonávacie jednotky (EU): 24
Podpora dvoch displejov prostredníctvom dvoch video výstupov:
- HDMI 2.0: max. 4096 x 2160 @ 60 Hz
- DisplayPort 1.4: max. 4096 x 2160 @ 60 Hz
Podporuje dva digitálne displeje UHD/4K súčasne.
Firmvér UEFI
32 MB Flash ROM
Firmvér AMI UEFI BIOS
Založený na rozhraní UEFI (Unified Extensible Firmware Interface)
Podporuje obnovenie napájania pri poruche / stav zapnutia AC / always-on
Podporuje Wake-on-LAN (WOL) zo stavov S3, S4, S5 ACPI
Podporuje spúšťanie z externých pamäťových kariet flash
Batéria CMOS (typ CR2032 s pripojovacím káblom)
Hardvérový čip TPM
Podporuje DTPM 2. 0 s Infineon SLB9670VQ2.0 (možno deaktivovať)

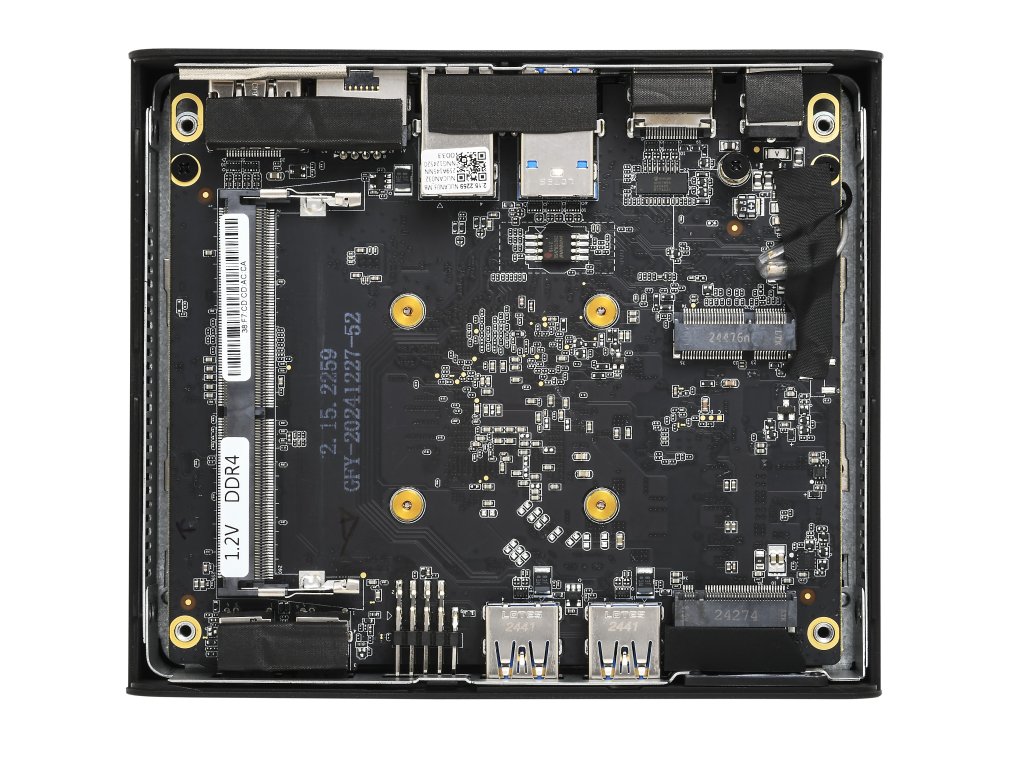

Podpora pamäte
1x SO-DIMM sloty s 260 pinmi
Podporuje DDR4-3200 (PC4-25600U) SDRAM pri 1,2 V
Podporuje jeden modul RAM s max. 16 GB
Podporuje dva moduly DIMM bez vyrovnávacej pamäte (bez ECC)
Rozširujúci slot M.2 pre kartu SSD
Zásuvka M.2-2280 M-key
Rozhrania: Podporuje karty M.2 SSD so šírkou 22 mm a dĺžkou 80 mm (typ 2280)
Podporuje disky SATA SSD (BM-Key) alebo NVMe PCIe SSD (M-Key)
Slot M.2-2230E pre karty WLAN
Rozhranie: Podporuje karty M.2 so šírkou 22 mm a dĺžkou 30 mm (typ 2230)
Slot sa nachádza pod kartou SSD.
Tento počítač sa dodáva s dvoma predinštalovanými internými anténami WLAN s konektormi I-PEX4/MHF-IV.
Použite štandardný modul WLAN, napríklad Realtek AW-XB547NF alebo Intel AX200/210/211 (nie je súčasťou dodávky).
Integrovaný zvuk
Senary SN6140-CNZR audio controller
Dva analógové audio konektory (3,5 mm):
1) Linkový výstup (slúchadlá)
2) Vstup pre mikrofón
Digitálny viackanálový zvukový výstup: cez HDMI a DisplayPort
Gigabitová sieť LAN
Jeden konektor RJ45 podporuje lokálnu sieť s rýchlosťou 10/100/1000 Mb/s.
Motorcomm YT6801 Ethernet LAN controller
Podporuje Wake-on-LAN

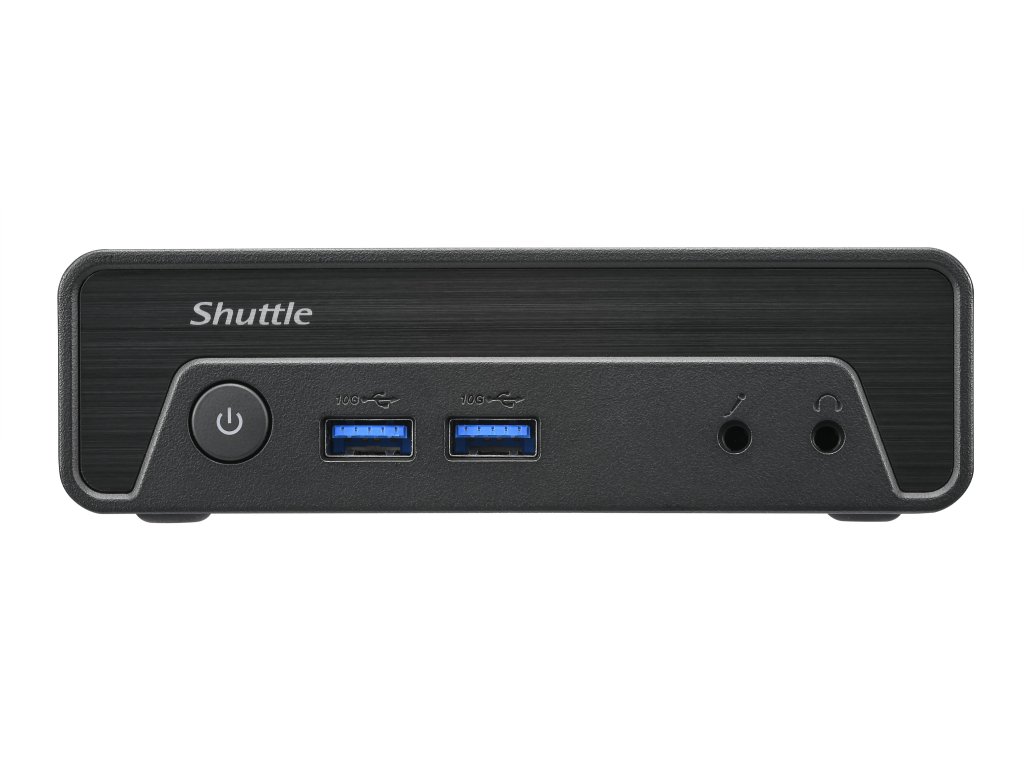

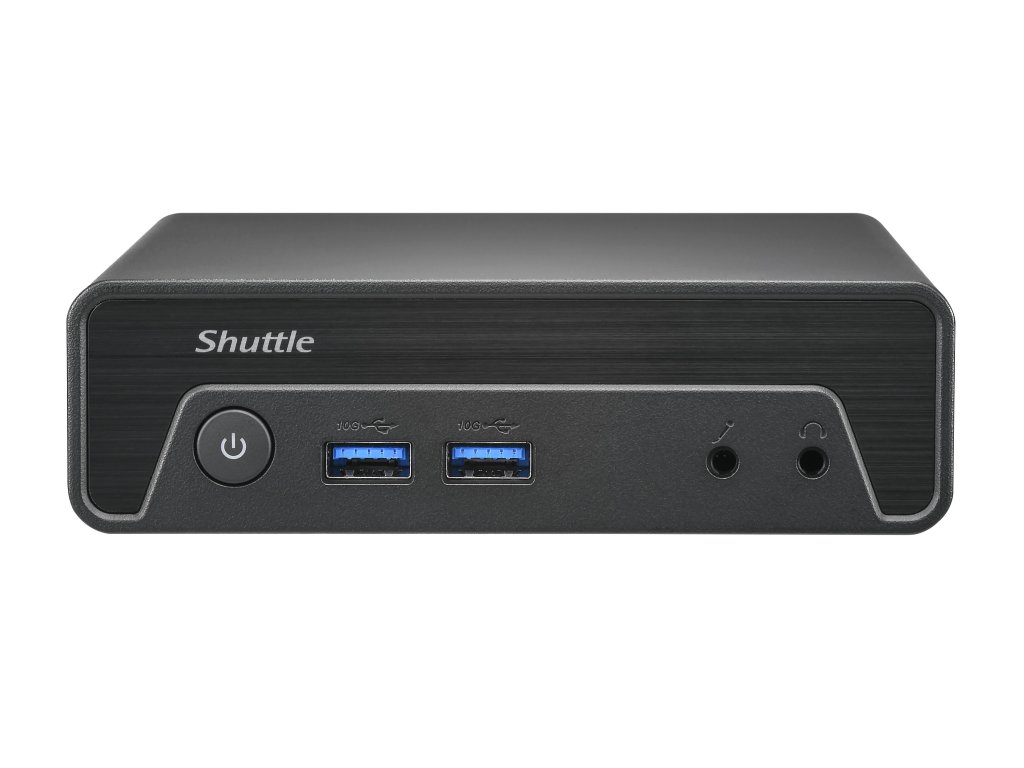

Konektory na prednom paneli
Tlačidlo napájania
LED dióda napájania (modrá = zapnutie, oranžová = režim S3)
2x USB 3.2 Gen 2 typ A (modrá, max. 10 Gb/s)
Audio Line-Out (slúchadlá) 3,5 mm
Vstup pre mikrofón 3,5 mm

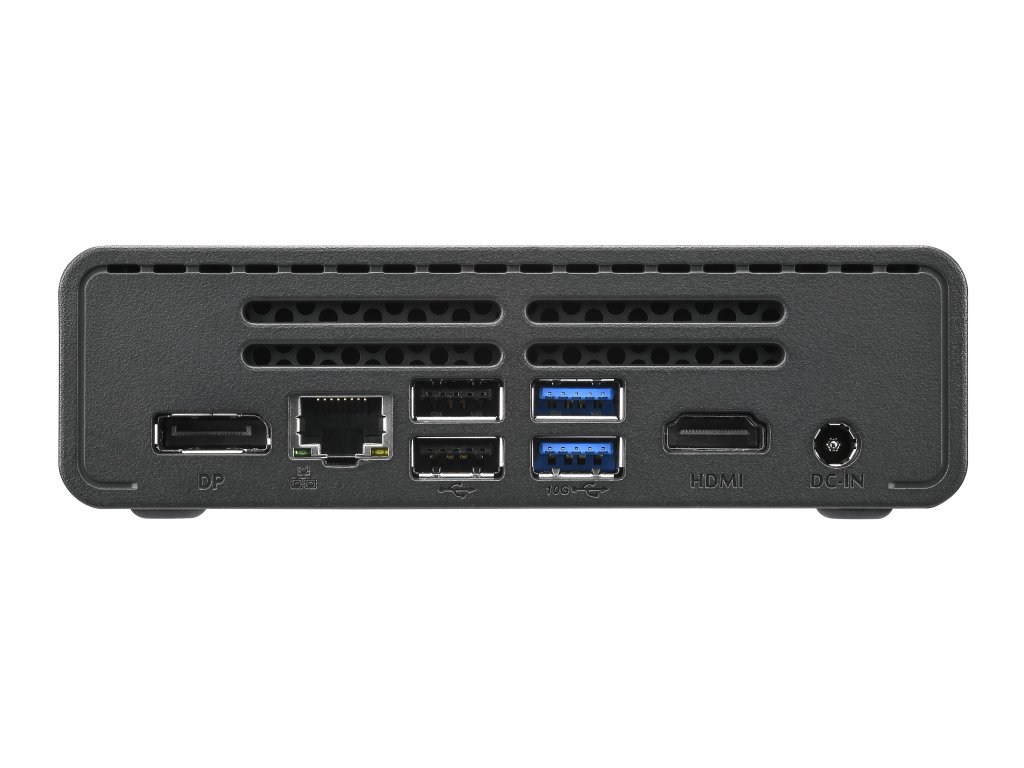

Konektory na zadnom paneli
HDMI 2. 0 Video/Audio
DisplayPort 1.4 Video/Audio
2x USB 3.2 Gen 2 Typ A (modrý, max. 10 Gb/s)
2x USB 2.0 (čierny)
1x Gigabit Ethernet LAN (1 Gb/s, RJ45)
DC vstup pre externý napájací adaptér (podporuje 19 V)
Napájanie
Externý 65 W AC/DC napájací adaptér (bez ventilátora)
AC vstup: 100 ~ 240 V AC, 50 ~ 60 Hz, max. 1,5 A
Automatické nastavenie striedavého napätia
Výstup DC: 19 V, max. 3,42 A, max. 65 W
Konektor DC: 5,5 / 2,5 mm (vonkajší/vnútorný priemer)
striedavý kábel s 3-pinovým konektorom Micky MM C6 a uzemnenou bezpečnostnou zástrčkou Schuko
Dodávané príslušenstvo
Viacjazyčná používateľská príručka (EN, DE, FR, ES, JP, KR, SC, TC)
Držiak VESA pre štandard 75 / 100 mm (čierny)
Dve skrutky s plochou hlavou, M3 x 3,5 mm s posunom (pripája držiak VESA k PC)
Štyri skrutky M4 x 6 mm (na pripevnenie držiaka VESA na PC)
Externý 65 W napájací adaptér s napájacím káblom (s ochrannými uzemňovacími kontaktmi)
Disk s ovládačom DVD sa nedodáva.
Ovládač pre systém Windows 11 na stiahnutie: go.shuttle.eu/NE10N
Špecifikácie prostredia
Rozsah pracovných teplôt: 0 ~ 40 °C
Rozsah relatívnej vlhkosti: 10 ~ 90 % (bez kondenzácie)                                                                                                                                                                                                                                  Certification and Compliance
EMI: CE, UKCA, FCC, RCM, VCCI, BSMI
Safety: CB IEC 60950-1/62368-1, cTUVus (UL 62368-1), BSMI
Other: RoHS, Energy Star, ErP
This device is classed as a technical information equipment (ITE) in class B and is intended for use in living room and office. The CE-mark approves the conformity by the EU directives:
(1) 2004/108/EC relating to electromagnetic compatibility (EMC),
(2) 2006/95/EC relating to Electrical Equipment designed for use within certain voltage limits (LVD),
(3) 2009/125/EC relating to ecodesign requirements for energy-related products (ErP)
