Shuttle Nano PC NC40U3 Intel Core i3-1215U

Podrobný popis

Šasi
Barbone PC systém čiernej farby (plast)
Rozmery: 142 x 142 x 42 mm (DŠV) = 847 ml
Hmotnosť: 0,4 kg netto, 1,2 kg brutto
Otvor pre zámok Kensington
Obsahuje vertikálny stojan a držiak VESA 75/100 mm
Prevádzková pozícia
1) Horizontálne

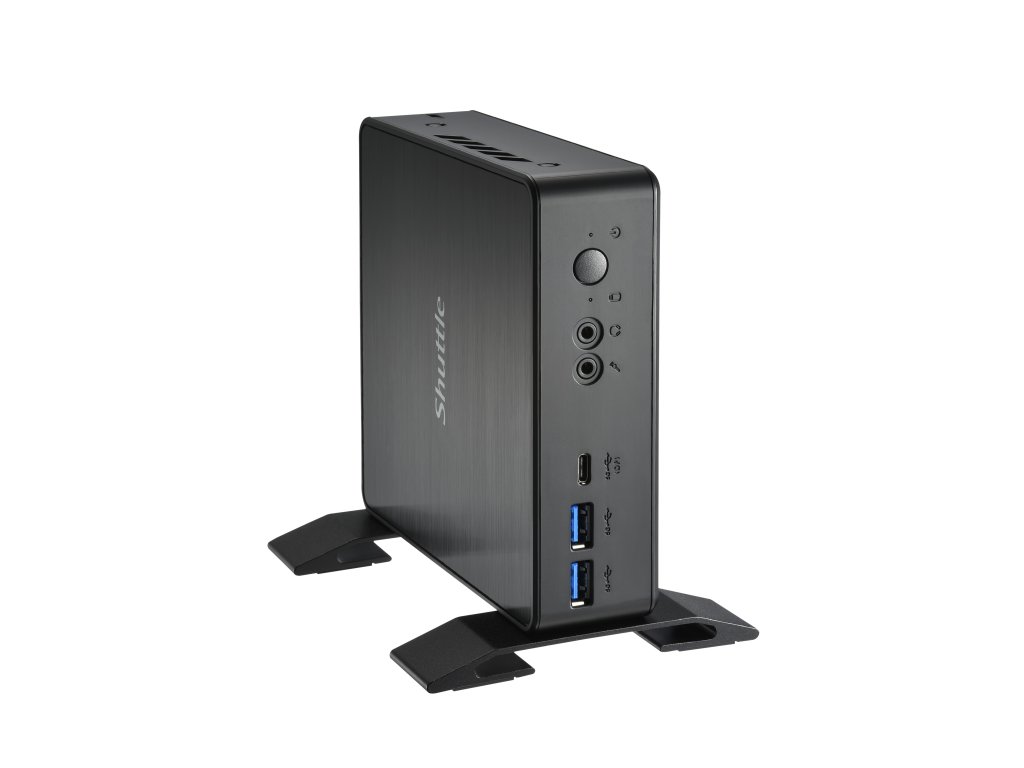

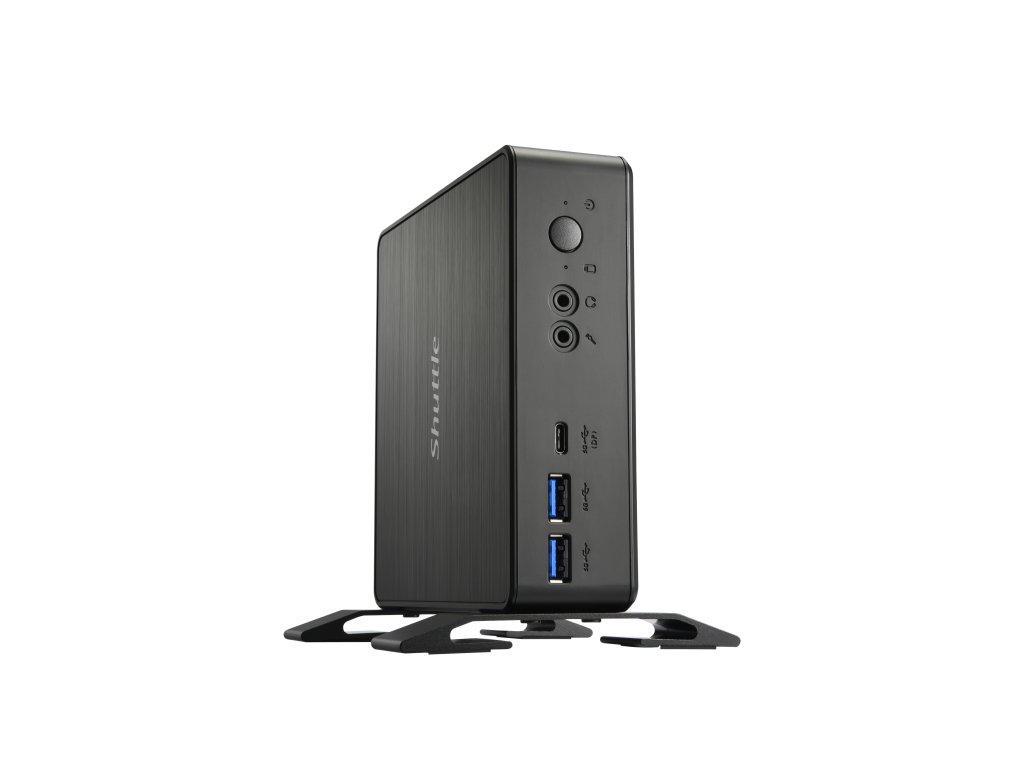

2) Vertikálne so stojanom
3) Montáž VESA za vhodný monitor
Prevádzkový systém
Tento základný systém sa dodáva bez operačného systému.
Je kompatibilný s:
- Windows 10, 64-bitový
- Windows 11, 64-bitový
- Linux, 64-bitový
Procesor
Model: Intel Core i3-1215U
12. generácia procesorov Intel Core, kódové označenie „Alder Lake-U“
System-on-a-chip (SoC) s integrovanou pamäťou a grafickým radičom
Balenie FCBGA1744 - priamo pripájané na základnú dosku
Jadrá procesora: spolu 6
- Výkonné jadrá: 2 jadrá P (1 vlákno) so základným taktom 1,2 GHz
4 jadrá E pri základnom takte 1.2 GHz / 3.3 GHz základ/turbo
Inteligentná vyrovnávacia pamäť: 10 MB
Výkon TDP: maximálne 15 W
Výrobný proces: Intel 7 (10 nm)
Maximálna teplota Tjunction: 100 °C
Chladiaci ventilátor
Zabudovaný ventilátor chladenia CPU so 4-kolíkovým konektorom
Podporuje reguláciu teploty otáčok ventilátora
Integrovaná grafika
Grafická karta Intel UHD Graphics so 48 výkonnými jednotkami (EU)
Maximálna dynamická frekvencia grafiky: 1,1 GHz
Tento počítač podporuje až tri nezávislé obrazovky
s rozlíšením až 4K/60 Hz (Ultra HD 3840 × 2160).
DisplayPort podporuje aj 5K/60Hz (rozlíšenie 5120 × 2880 s pomerom strán 16:9).
1) DisplayPort (podporuje DP 1.4a)
2) Port USB-C (podporuje DP 1.4a a USB 3.2 Gen 1)
3) Port HDMI (podporuje HDMI 2.0b)
Firmvér UEFI (BIOS)
AMI BIOS v 32 MByte EEPROM s rozhraním SPI
Podporuje obnovenie po výpadku napájania
Podporuje funkciu Wake on LAN (WOL)
Podporuje zapnutie podľa alarmu RTC
Podporuje hardvérové monitorovanie a funkciu Watchdog
Podporuje rozhranie UEFI (Unified Extensible Firmware Interface)
Podporuje firmvér TPM v2.0 (fTPM)
(Hardvérový TPM je voliteľný, len na požiadanie projektu)
Podpora pamäte
2x slot SO-DIMM s 260 kolíkmi
Podporuje pamäť DDR4-3200 (PC4-25600) SDRAM pri napätí 1,2 V
Podporuje režim Dual Channel
Podporuje maximálne 32 GB na jeden modul DIMM,
maximálna celková veľkosť: 64 GB
Podporuje dva moduly DIMM bez vyrovnávacej pamäte (bez ECC alebo registrovaných)
Zásuvka na 2,5“ disk
Podporuje jeden pevný disk Serial ATA
alebo jeden disk SATA SSD vo formáte 6,35 cm / 2,5“
Výška zariadenia: 15 mm (max.)
Podporuje Serial-ATA III, šírka pásma 6 Gb/s (max. 600 MB/s)
Predinštalovaný kábel SATA/napájanie
Dva sloty M.2 pre disky SSD
Tento počítač je vybavený dvoma slotmi M.2-2280M pre karty SSD vo formáte M.2:
1) Slot M.2-2280M podporuje PCIe Gen4 x4 (zhora)
2) Slot M.2-2280M podporuje PCIe Gen3 x4 a SATA v3.0 (zdola)
Podporuje karty M.2 so šírkou 22 mm a dĺžkou 80 mm.
Podporuje karty M.2 s kľúčom M alebo kľúčom B+M.
Súčasťou sú dve tepelné podložky pre disky SSD M.2.
Podporuje konfiguráciu RAID vďaka technológii Intel® Volume Management Device Technology (Intel® VMD). Podporuje režim RAID 0 alebo RAID 1 dvoch kariet M.2 SSD s rozhraním PCIe (protokol NVMe). Na tento účel je potrebné zmeniť režim SATA na „Raid“ v rozšírenom nastavení systému BIOS.
Audio
Zvukový kodek C-Media CM6542 s rozhraním USB
Dva analógové audio konektory (3,5 mm) na prednej strane:
1) Line-out (slúchadlá)
2) Vstup pre mikrofón
Digitálny viackanálový zvukový výstup: cez HDMI a DisplayPort
Gigabitová sieť LAN
Ethernetový radič Intel i219
Podporuje prevádzku 10 / 100 / 1 000 MBit/s (Gigabit)
Podporuje funkciu WAKE ON LAN (WOL)
Podporuje zavádzanie zo siete pomocou prostredia PXE (Preboot eXecution Environment)
Slot M.2-2230E pre karty WLAN
Slot M.2-2230E podporuje rozširujúce karty WLAN
Rozhrania: PCI-Express X1 a USB 2.0
Podporuje karty M.2 so šírkou 22 mm a dĺžkou 30 mm (typ 2230)
Tento počítač sa dodáva s dvoma predinštalovanými internými anténami s konektormi I-PEX4/MHF-IV
Voliteľné príslušenstvo Shuttle: WLN-M / WLN-M1 (karta AC/AX WLAN s externými anténami)

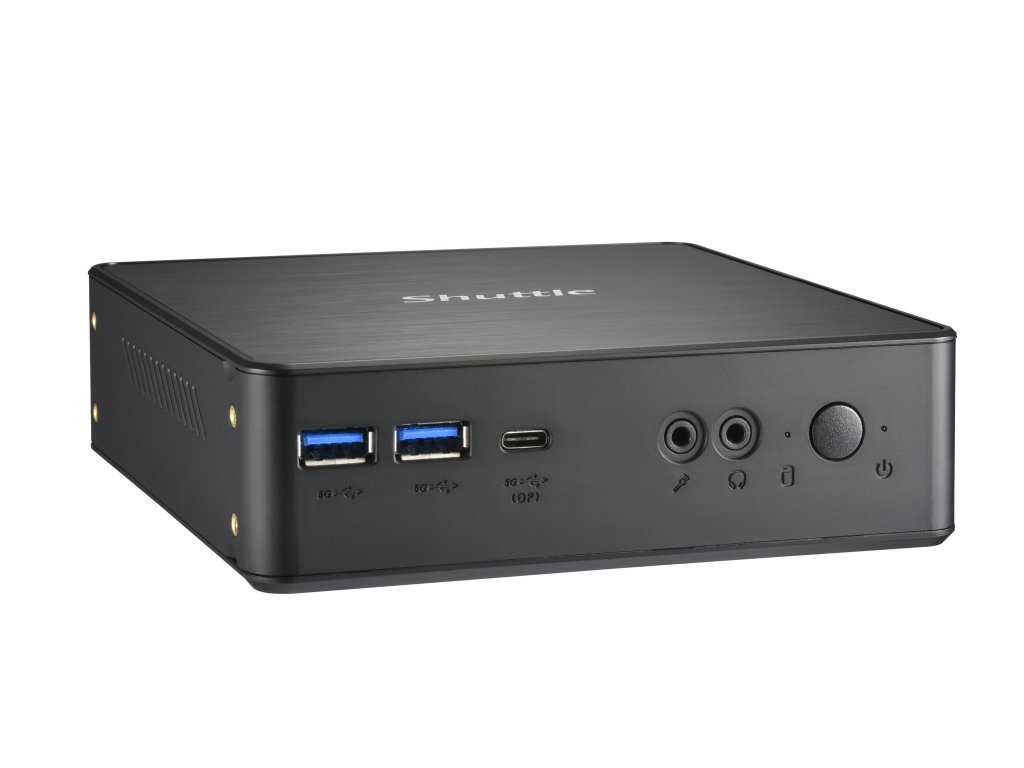

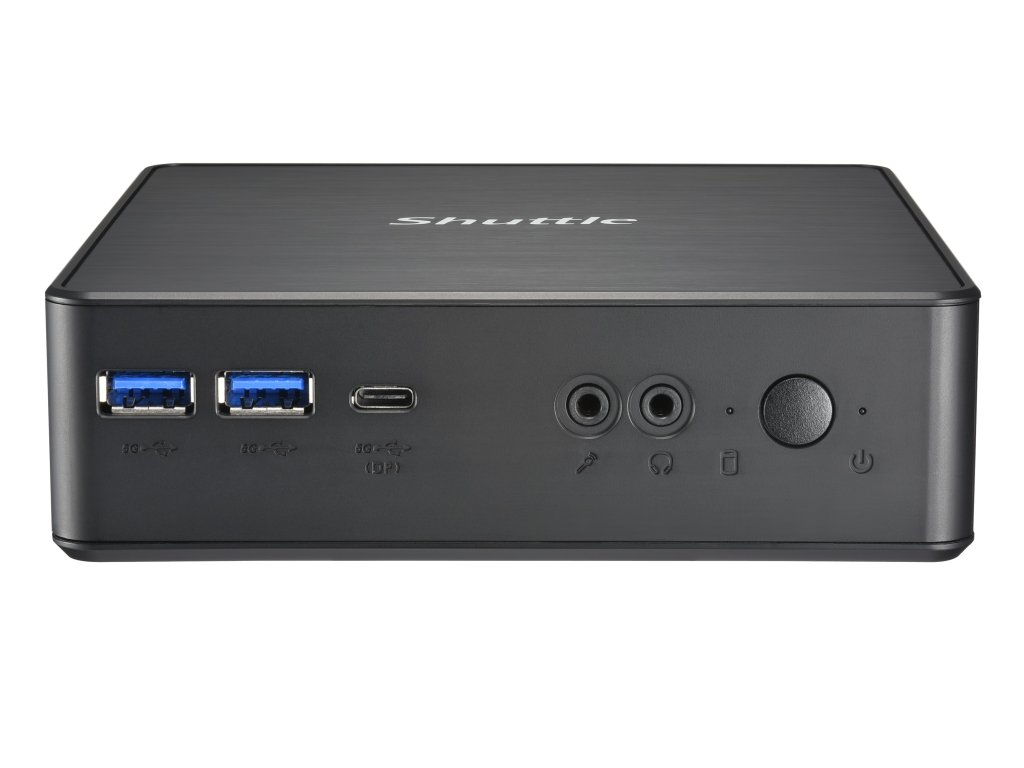

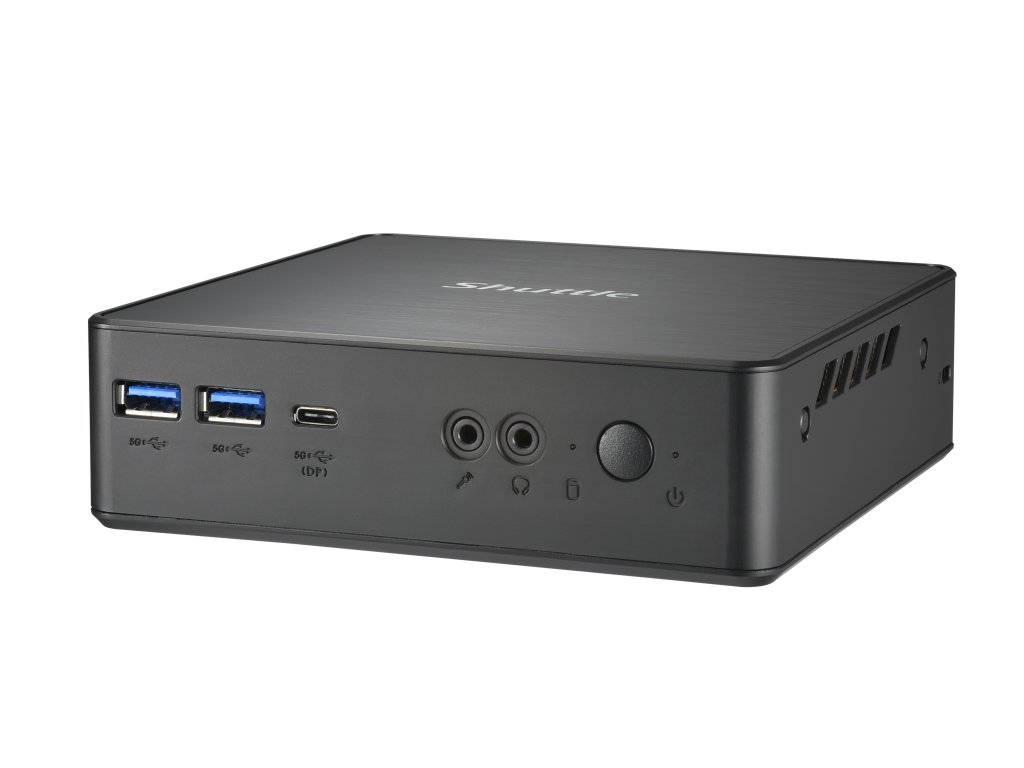

Konektory na prednom paneli
1x USB-C (podporuje DisplayPort 1.4a a USB 3.2 Gen 1 s maximálnou rýchlosťou 5 GBit/s)
2x USB 3.2 Gen 1 typ A (max. 5 GBit/s, modrý)
Audio linkový výstup / slúchadlá (3,5 mm jack konektor)
Vstup pre mikrofón (3,5 mm jack konektor)
Tlačidlo napájania
LED dióda napájania (modrá)
Kontrolka pevného disku (oranžová)

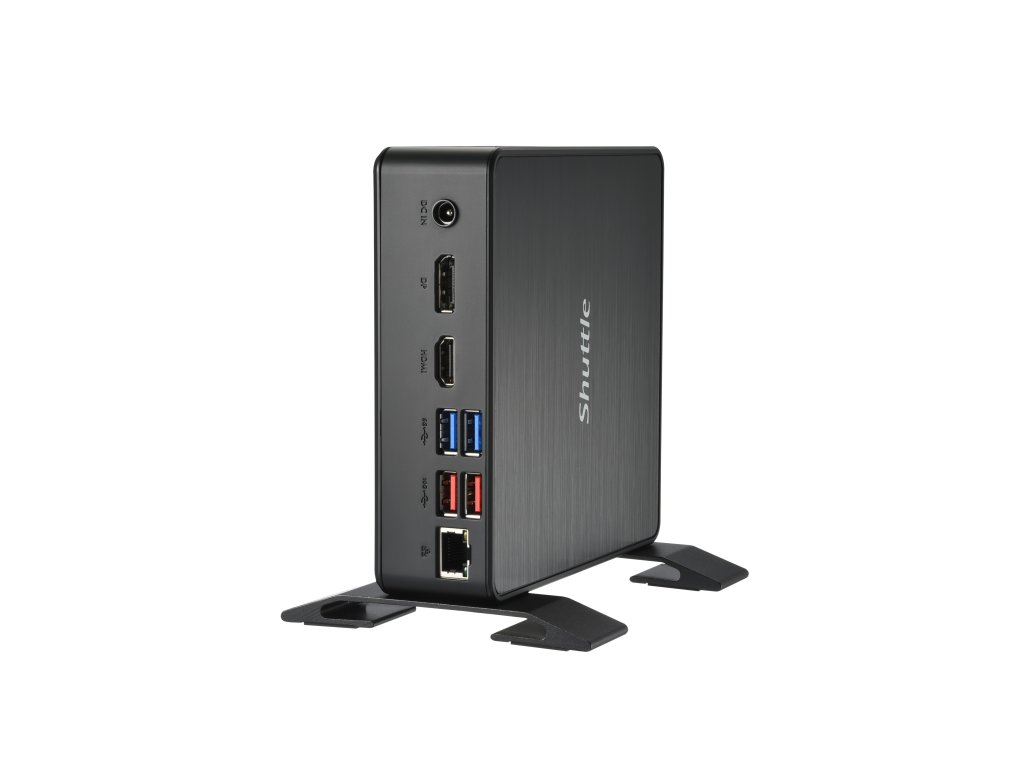

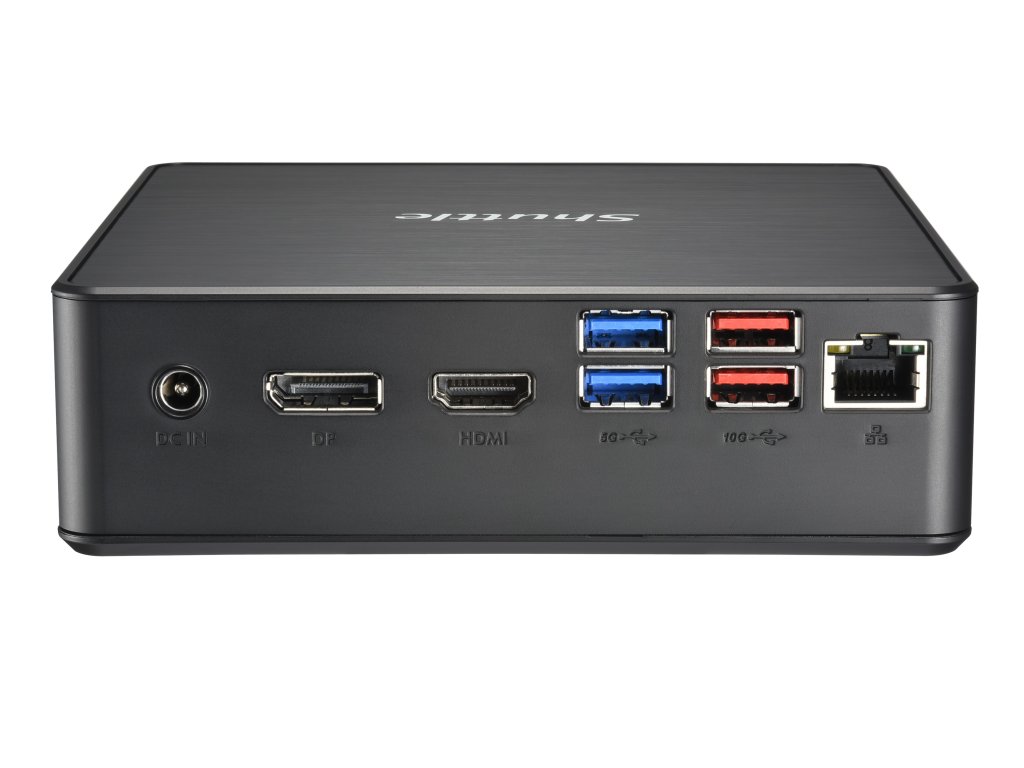

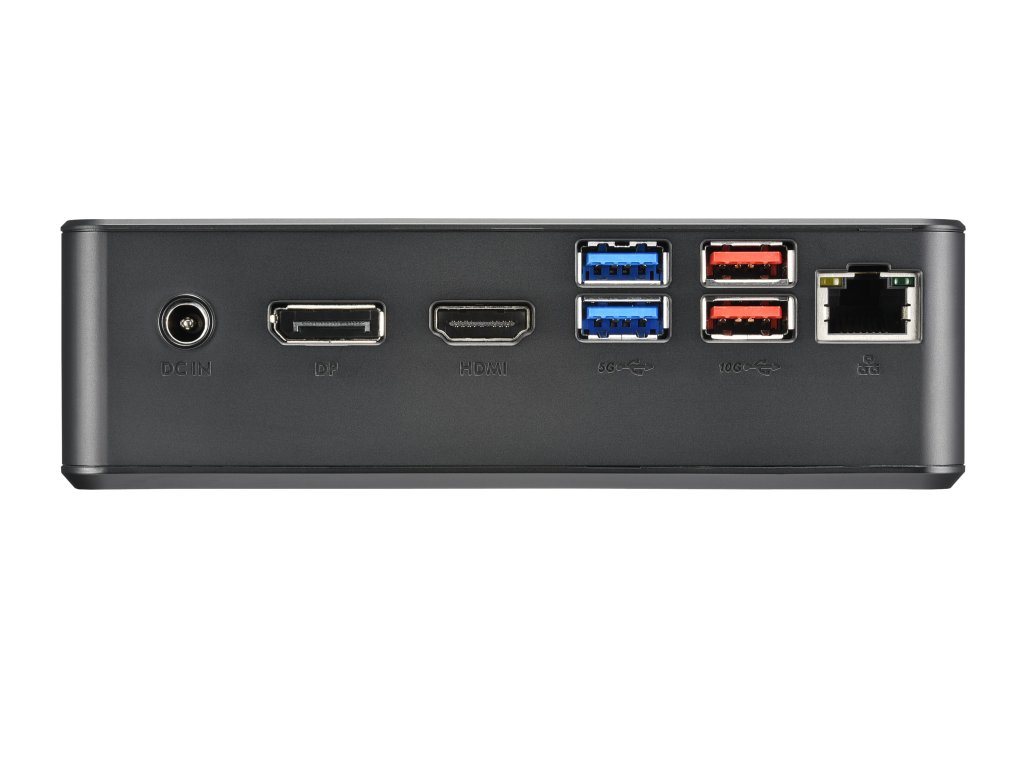

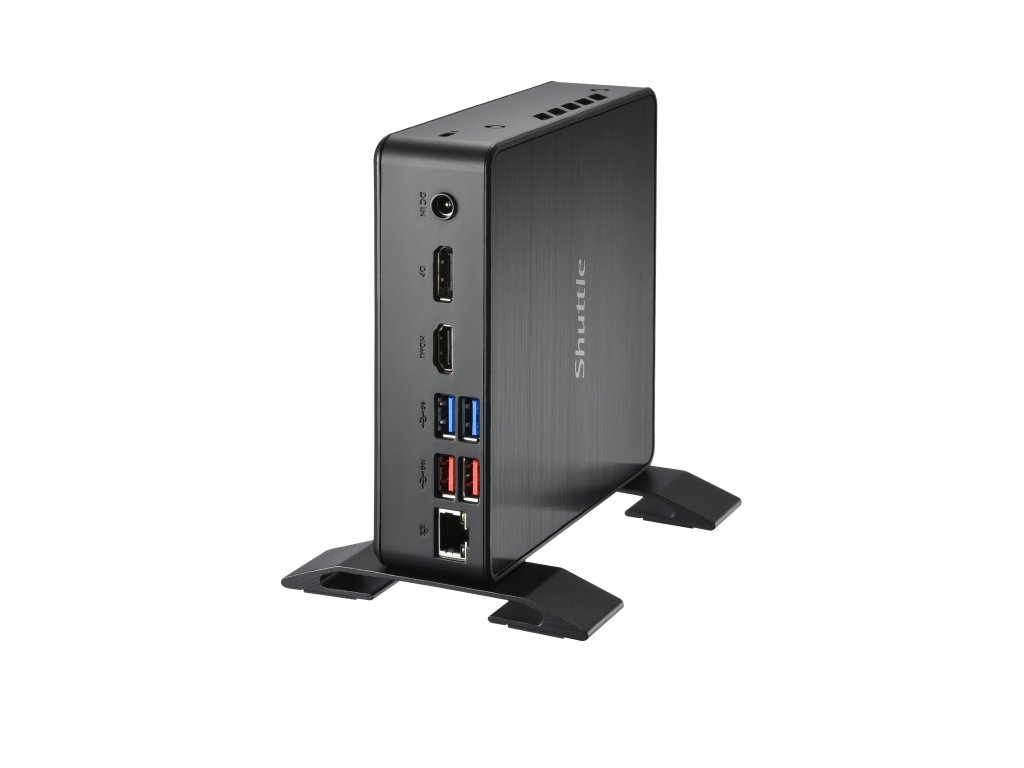

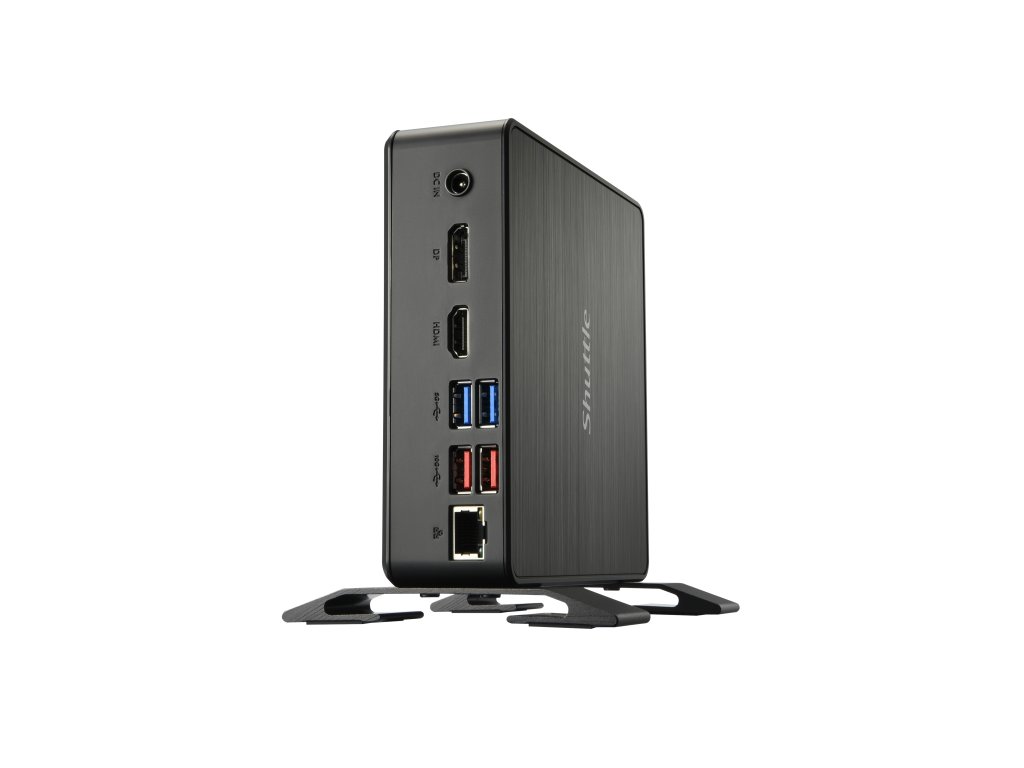

Konektory na zadnom paneli
DisplayPort 1.4a [1]
HDMI 2.0b
2x USB 3.2 Gen 2 typ A (max. 10 GBps, červené)
2x USB 3.2 Gen 1 typ A (max. 5 GBps, modrý)
Gigabitová sieť LAN (RJ45, Intel 219)
Vstupný konektor DC pre externý napájací adaptér (5,5/2,5 mm)
2x perforácia (priemer 6,5 mm) pre voliteľné externé antény WLAN
Jumper Clear CMOS
Skrátením jumpera JP2 na približne 10 sekúnd obnovíte továrenské nastavenia BIOS-u.
Napájací adaptér
Externý 65 W napájací adaptér (bez ventilátora)
Vstup: 100~240 V AC, 50/60 Hz, max. 1.6 A
Výstup: 19 V DC, max. 3,42 A, max. 65 W
Kábel DC cca. 175 cm s koaxiálnym konektorom: 5,5 / 2,5 mm (vonkajší/vnútorný priemer)
Jednosmerný vstup počítača podporuje 19 V ± 5 %.
Kábel striedavého prúdu, cca 170 cm, 3-pinový Micky MM C6 a uzemnená bezpečnostná zástrčka Schuko
Dodávané príslušenstvo
Rýchla inštalačná príručka vo viacerých jazykoch
DVD s ovládačmi pre Windows 10/11
Súprava držiakov VESA (dva diely), vyrobená z ocele,
so šiestimi skrutkami (4x M4x10, 2x M2,5x3)
Držiak pre 2,5“ disk s ôsmimi skrutkami (M3x5)
Dva hliníkové stojany (šírka 110 mm) so štyrmi skrutkami M3x7 na vertikálnu prevádzku
Štyri čierne zaoblené gumové nožičky s priemerom cca 10 mm x 2,5 mm
Tri skrutky na montáž kariet M.2
Dve samolepiace tepelné podložky pre karty M.2 SSD
Napájací adaptér 65 W so sieťovým káblom
Voliteľné príslušenstvo
- Modul WLAN s externými anténami [4]
WLN-M (802.11ac, Wifi 5, BT4.2) alebo WLN-M1 (802.11ax, Wifi 6, BT5.2)
Špecifikácia životného prostredia
Rozsah prevádzkovej teploty: 0~40 °C [2]
Rozsah relatívnej vlhkosti: 10 ~ 90 % (bez kondenzácie)
Zhoda/certifikáty
EMI: CE, UKCA, FCC, BSMI, RCM, VCCI
Bezpečnosť: CB IEC60950/62368, cTUVus (UL 62368), BSMI
Iné: RoHS, Energy Star, ErP
Toto zariadenie je zaradené do triedy B ako technické informačné zariadenie (ITE) a je určené na použitie v obývacej izbe a kancelárii. Označenie CE potvrdzuje zhodu so smernicami EÚ:
(1) 2004/108/ES týkajúca sa elektromagnetickej kompatibility (EMC),
(2) 2006/95/ES týkajúcej sa elektrických zariadení určených na používanie v rámci určitých limitov napätia (LVD),
(3) 2009/125/ES týkajúca sa požiadaviek na ekodizajn energeticky významných výrobkov (ErP)
[1] Ako previesť DisplayPort na HDMI/DVI
Výstupy DisplayPort je možné konvertovať na HDMI alebo DVI pomocou dodatočného pasívneho adaptérového kábla. Napríklad:
DELOCK 82590: 1 m, DisplayPort (samec, 20p) na HDMI-A (samec, 19p)
DELOCK 82435: 5 m, DisplayPort (samec, 20p) na DVI-D (samec, 24p)
Integrovaná grafika automaticky rozpozná pripojený displej a vyšle príslušný elektrický signál - buď DisplayPort (bez adaptéra), alebo HDMI/DVI (s adaptérom).
[2] Upozornenie: Pri vysokých okolitých teplotách nad 35 °C dôrazne odporúčame používať SSD disky (podporujúce aspoň 70 °C) namiesto pevných diskov. Zabezpečte voľnú cirkuláciu vzduchu medzi počítačom a ventilačné otvory musia zostať voľné.
[3] Zapnutie po výpadku napájania:
Nastavenie BIOS-u poskytuje funkciu „Power-on after Power Fail“, ktorú nájdete v časti „Power Management Configuration“. Táto funkcia určuje správanie počítača po výpadku napájania. Z povahy tejto funkcie vyplýva, že môže zlyhať po krátkych výpadkoch napájania. Preto sa tento počítač dodáva aj s hardvérovým riešením. Odstránením jumpera JP1 (pozrite si Stručnú inštalačnú príručku) sa systém po pripojení napájania bezpodmienečne spustí.
[4] Voliteľný modul bezdrôtovej siete LAN:
Tento Nano PC je možné voliteľne rozšíriť o funkciu WLAN/Bluetooth. Spoločnosť Shuttle ponúka vhodné súpravy príslušenstva „WLN-M“ a „WLN-M1“, ktoré pozostávajú z karty WLAN vo formáte M.2-2230 a dvoch externých antén s príslušnými anténnymi káblami.
Poznámka: dve interné antény sú už predinštalované a môžu sa použiť aj namiesto nich.
