Shuttle Nano PC NA10H7, AMD R7-8845HS

Podrobný popis

Šasi
Barebone PC s čiernym plastovým šasi
Rozmery: Výška je 57,8 mm vrátane gumových nožičiek
Hmotnosť: 0,8 kg netto, 1,7 kg brutto
Otvor pre zámok Kensington
Obsahuje držiak VESA pre štandard 75x75 a 100x100 mm
Operačný systém
Tento barebone systém sa dodáva bez operačného systému.
Je kompatibilný s:
- Windows 11, 64-bitový
- Linux, 64-bitový
Ovládače pre Windows 11 na stiahnutie: go.shuttle.eu/NA10H
Procesor
Model: AMD Ryzen™ 7-8845HS
AMD Ryzen™ 8040 serie, kódový názov: "Hawk Point" s architektúrou Zen-4
System-on-a-chip (SoC) s integrovanou pamäťou a grafickým radičom
Frekvencia jadier: 3,8 - 5,1 GHz
Výkon AI NPU: 16 TOPS
Celkový výkon AI CPU+GPU+NPU: 39 TOPS
Jadrá procesora: Vlákna: 8, Vlákna: Konfigurovateľné TDP (cTDP): 16
Cache pamäť: 8 MB L2 a 16 MB L3 35, 45 alebo 54 W [1]
Technológia výrobného procesu jadier: Podporované rozšírenia: TSMC 4nm FinFET AES , AMD-V , AVX , AVX2 , AVX512 , FMA3 , MMX-plus , SHA , SSE , SSE2 , SSE3 , SSE4.1, SSE4.2 , SSE4A , SSSE3 , x86-64
Maximálna teplota Tjunction (Tjmax): 100 °C                                                                                                                                                                                                                                                                                  Chladiaci systém
Chladiaci systém s tepelnými rúrkami a dvojitým ventilátorom pre optimálne prúdenie vzduchu:
1) 80 mm ventilátor procesora
2) Ventilátor šasi (spodný) 60 mm
Podporuje reguláciu teploty otáčok ventilátora [1]
Integrovaná grafika podporuje Quad 4K
Grafické jadro AMD Radeon™ 780M
Grafické jadrá: Tento počítač podporuje až štyri nezávislé obrazovky
s rozlíšením až 4K/60 Hz (Ultra HD 3840 × 2160):
- 2x HDMI 2.0b
- 2x USB4 typu C s funkciou DisplayPort 1.4
Firmvér UEFI (BIOS)
Firmvér AMI UEFI (BIOS)
Podporuje obnovenie po výpadku napájania
Podporuje funkciu Wake-on-LAN (WOL) a zapnutie pomocou hodín reálneho času (RTC)
Funkcia H/W TPM
Hardvérová funkcia TPM: podporuje DTPM 2.0 s Infineon SLB9670VQ2.0
Funkciu TPM možno deaktivovať v nastavení BIOS.
Podpora pamäte
2x slot SO-DIMM s 262 kolíkmi
Podporuje pamäť DDR5-5600 (PC5-44800) SDRAM pri napätí 1,1 V
Podporuje režim Dual Channel
Podporuje maximálne 48 GB na jeden modul DIMM,
maximálna celková veľkosť: 96 GB
Podporuje dva moduly DIMM bez vyrovnávacej pamäte (bez ECC alebo registrovaných)                                                                                                                                                                                            Slot M.2-2280 pre kartu SSD
Slot M.2-2280M pre karty SSD vo formáte M.2
Podporuje PCIe Gen4 x4 s NVMe (bez SATA)
Podporuje karty M.2 so šírkou 22 mm a dĺžkou 80 mm
Podporuje M.2 karty s kľúčom M alebo B+M
Zvuk
Realtek ALC269-VC3 Audio Controller
3,5 mm / 4-pólový kombinovaný audio konektor (kombinuje Line-out a mikrofónový vstup)
Možno použiť pre slúchadlá/headsety s 3 alebo 4-pólovým konektorom jack [2]
Digitálny viackanálový audio výstup: cez HDMI a DisplayPort (USB-C)
Duálna 2,5G LAN
Dva porty RJ45, každý s 2 stavovými LED diódami
Ethernet Controller: Podporuje prevádzku 10 / 100 / 1 000 / 2 500 MBit/s (max. 2,5 Gb/s)
Podporuje funkciu WAKE ON LAN (WOL)
Podporuje zavádzanie siete pomocou prostredia PXE (Preboot eXecution Environment)
Slot M.2-2230E pre karty WLAN
Slot M.2-2230E podporuje rozširujúce karty WLAN
Rozhrania: PCI-Express X1 a USB 2.0
Podporuje M.2 karty so šírkou 22 mm a dĺžkou 30 mm (typ 2230)
Tento počítač sa dodáva s dvoma predinštalovanými internými anténami WLAN s konektormi I-PEX4/MHF-IV

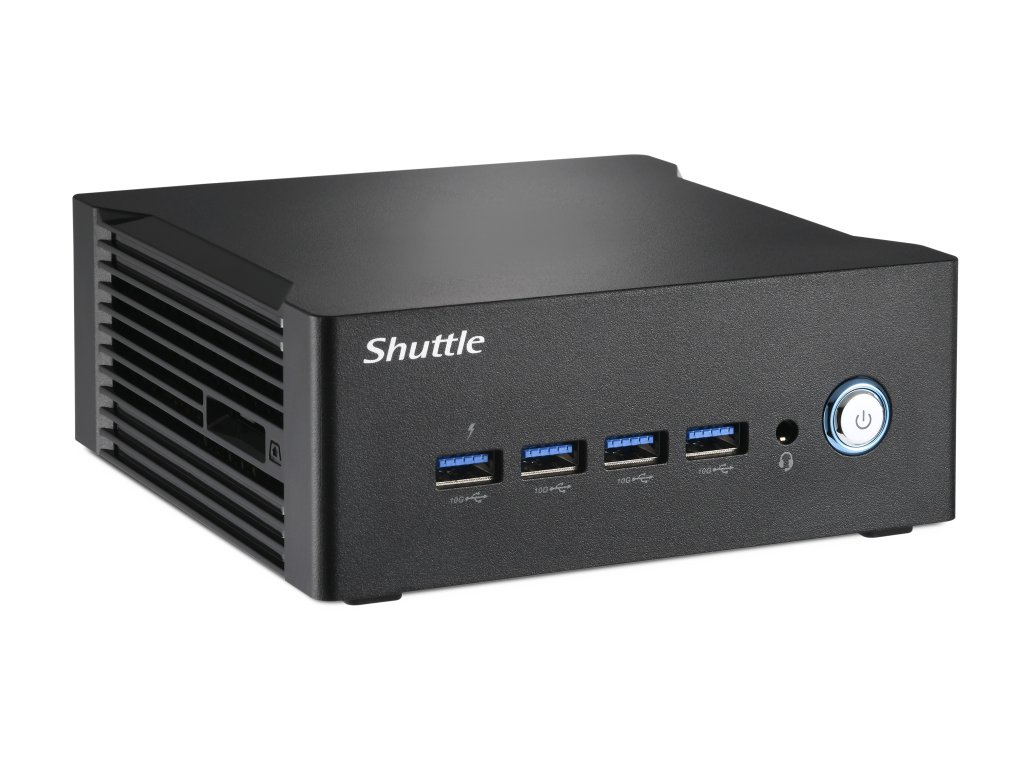

Čítačka kariet SD (ľavá strana)
Čítačka kariet SD podporuje karty SD s rozmermi 24 mm × 32 mm
Podporuje karty Micro SD s príslušným adaptérom (nie je súčasťou dodávky)

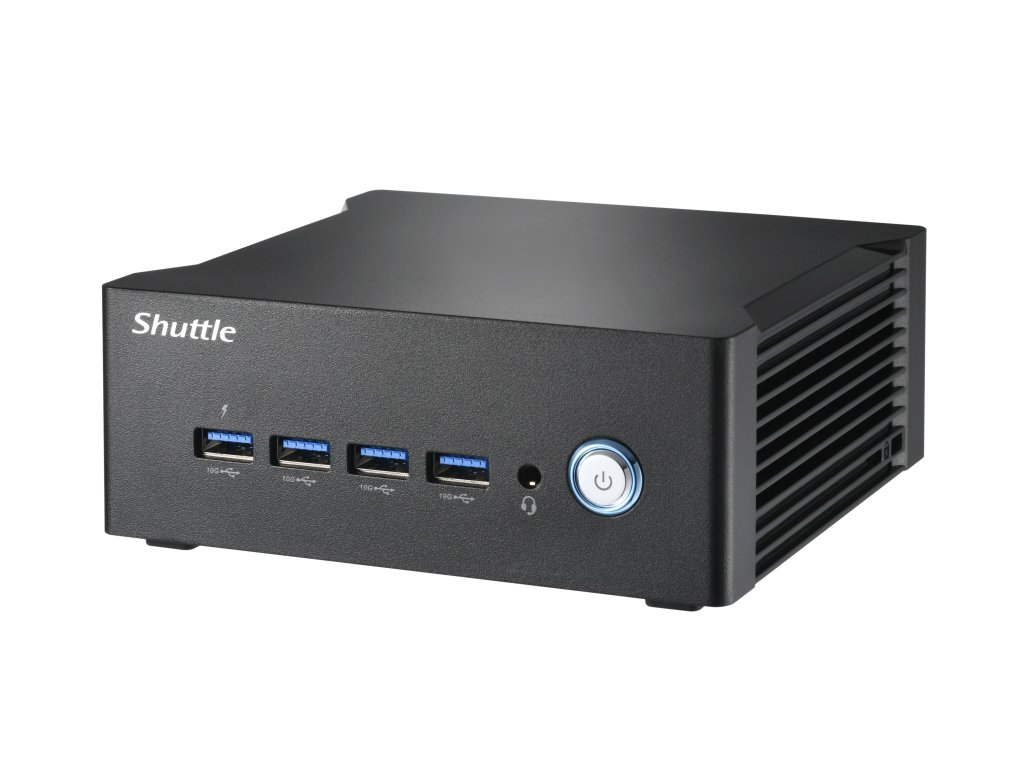

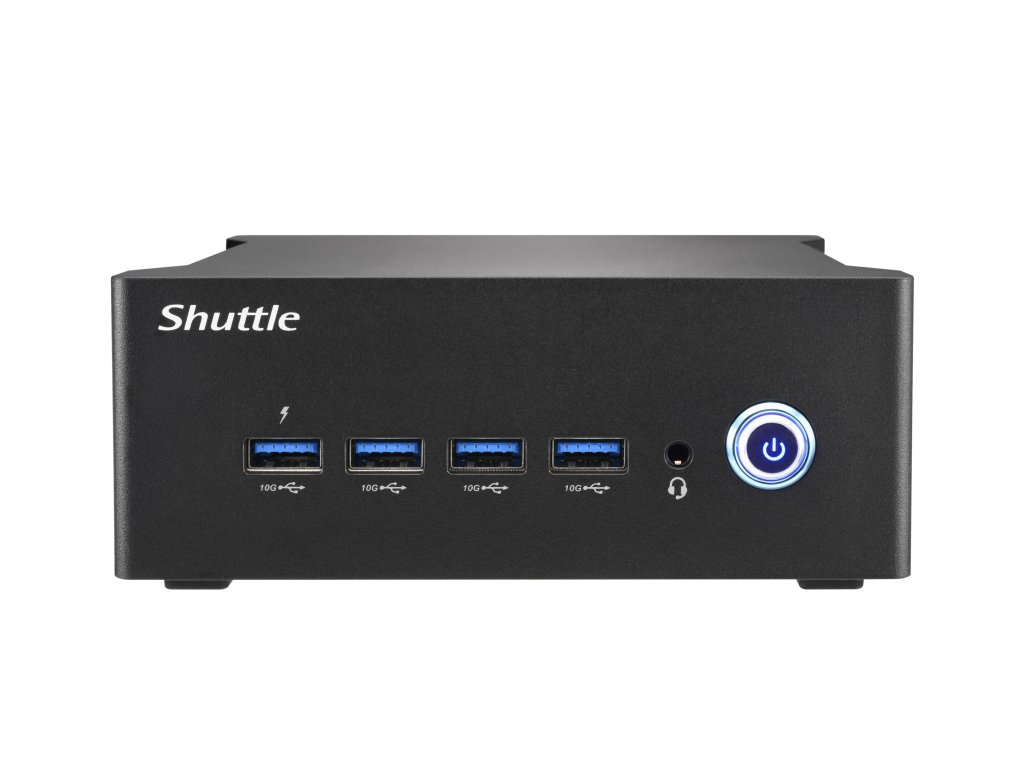

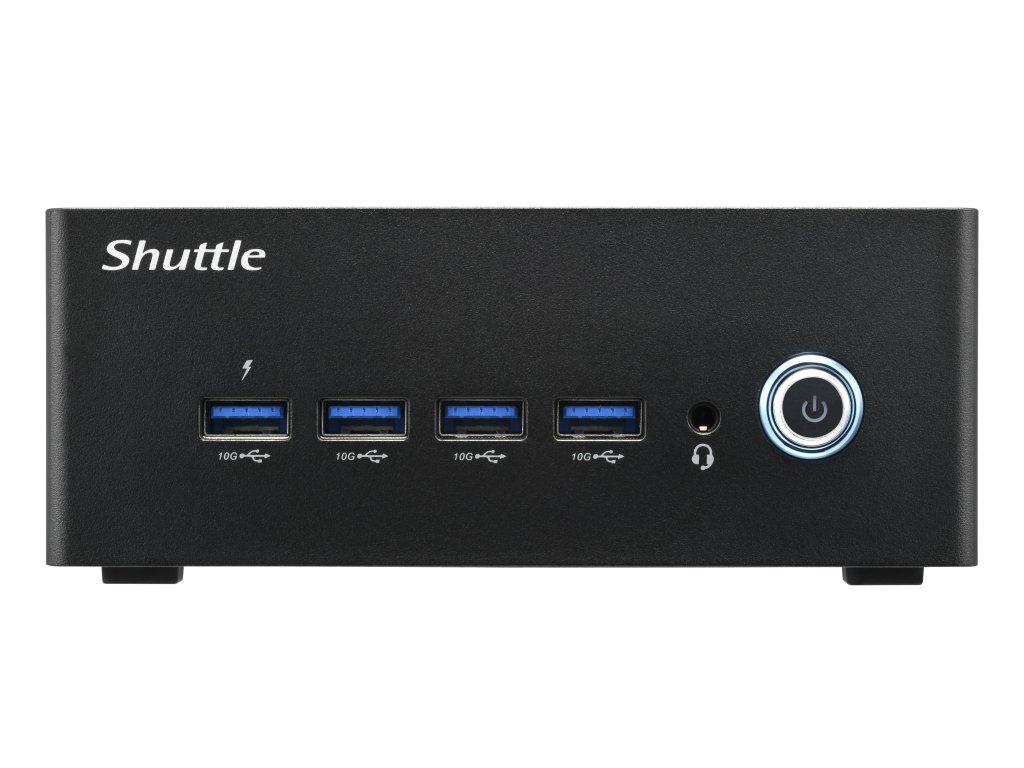

Konektory na prednom paneli
1x tlačidlo napájania s LED diódou napájania (modrá)
4x USB 3. 2 Gen 2 Type-A (max. 10 Gb/s)
Poznámka: ľavý port USB podporuje napájanie USB v režime S5/Off (max. 0,9 A)

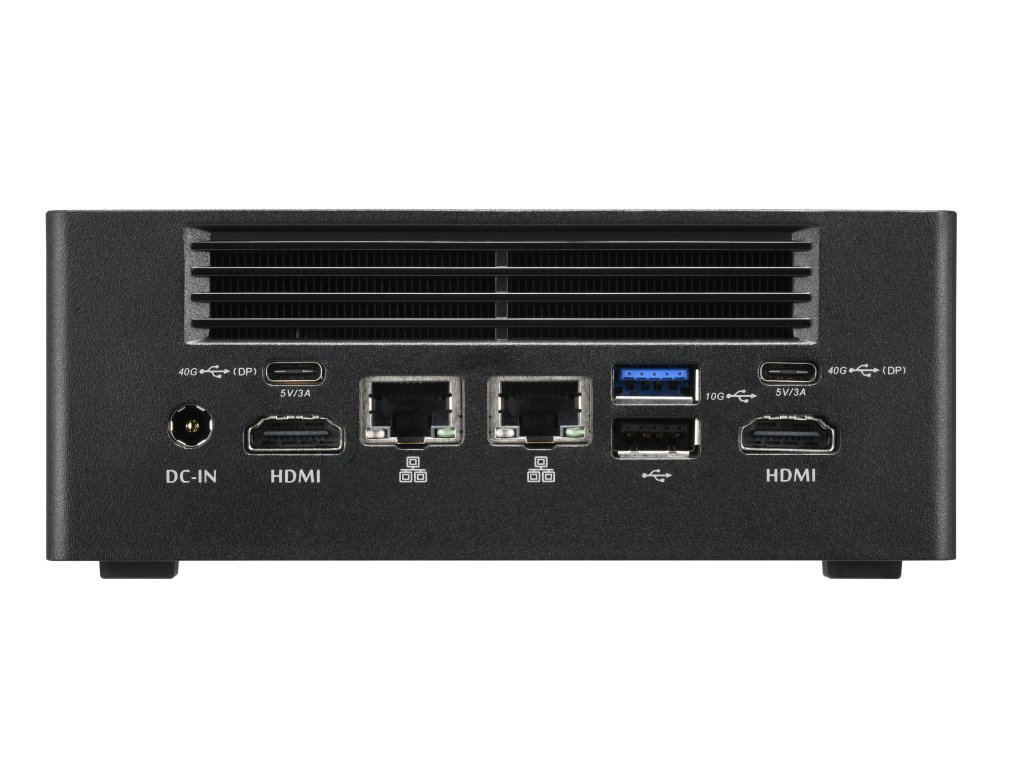

1x Audio Combo port (3,5 mm jack konektor, 4-pólový) [2]                                                                                                                                                                                                                                                      Konektory na zadnom paneli
2x HDMI 2.0
2x USB4 Type-C (max. 40 Gb/s) s funkciou DisplayPort (DP 1.4)
a Power Delivery (PD max. 5V / 3A)
1x USB 3.2 Gen 2 Type A (max. 10 GBit/s)
1x USB 2.0
2x 2,5G Ethernet LAN (RJ45, Realtek RTL8125B)
1x DC-Eingang für externes Netzteil (5,5 / 2,5 mm)
Napájací adaptér
Externý 120 W napájací adaptér (bez ventilátora)
Rozmery: 64,5 mm x 22,5 mm x 98 mm (WHD)
Vstup: 100~240 V AC, 50-60 Hz, max. 1,4 A
Výstup: 19,0 V DC, max. 6,32 A, max. 120 W
Kábel DC cca. 150 cm s koaxiálnym konektorom: 5,5 / 2,5 mm (vonkajší/vnútorný priemer)
Vstup jednosmerného prúdu počítača podporuje 19 V ± 5 %.
Kábel striedavého prúdu, cca 170 cm, 3-kolíkový Micky MM C6 a uzemnená bezpečnostná zástrčka Schuko
Dodávané príslušenstvo
- Rýchla inštalačná príručka vo viacerých jazykoch
- Držiak VESA so skrutkami (podporuje štandardy 75x75 a 100x100 mm)
- Chladič s dvoma tepelnými podložkami pre kartu M.2 SSD
- Napájací adaptér 120 W so sieťovým káblom
Disk s ovládačom DVD nie je súčasťou dodávky.
Ovládač pre systém Windows 11 na stiahnutie: go.shuttle.eu/NA10H
Špecifikácie prostredia
Rozsah prevádzkových teplôt: 0 ~ 40 °C
Rozsah relatívnej vlhkosti: 0 ~ 40 °C 10~90 % (bez kondenzácie)                                                                                                                                                                                                                                            Conformity/Certifications
EMI: CE, FCC, BSMI
Safety: CB IEC62368, cTUVus (UL 62368), BSMI
Other: RoHS, Energy Star, ErP
This device is classed as a technical information equipment (ITE) in class B and is intended for use in living room and office. The CE-mark approves the conformity by the EU directives:
(1) 2004/108/EC relating to electromagnetic compatibility (EMC),
(2) 2006/95/EC relating to Electrical Equipment designed for use within certain voltage limits (LVD),
(3) 2009/125/EC relating to ecodesign requirements for energy-related products (ErP)

[1] Konfigurovateľné otáčky ventilátora a spotreba energie procesora
V nastavení systému BIOS je na stránke „Advanced“ možnosť „Fan Mode“, ktorá umožňuje konfigurovať ovládanie ventilátora, čo má vplyv aj na maximálnu spotrebu energie procesora. Predvolené nastavenie „Normal Mode“ ponúka dobrú rovnováhu medzi výkonom, teplotou a rýchlosťou ventilátora. Nastavenie "Fan Mode" (Režim ventilátora) definuje aj horné hranice priemerného rozptylu energie (cTDP) a krátkodobého rozptylu energie v režime turbo (Turbo TDP):

[2] Audio konektor
3,5 mm audio konektor na prednom paneli tohto zariadenia podporuje slúchadlá s 3-pólovým konektorom a tiež náhlavné súpravy (s mikrofónom) so 4-pólovým konektorom. Slúchadlá so samostatnými konektormi pre slúchadlá a mikrofón však vyžadujú príslušný adaptér, ak sa má používať aj mikrofón.
