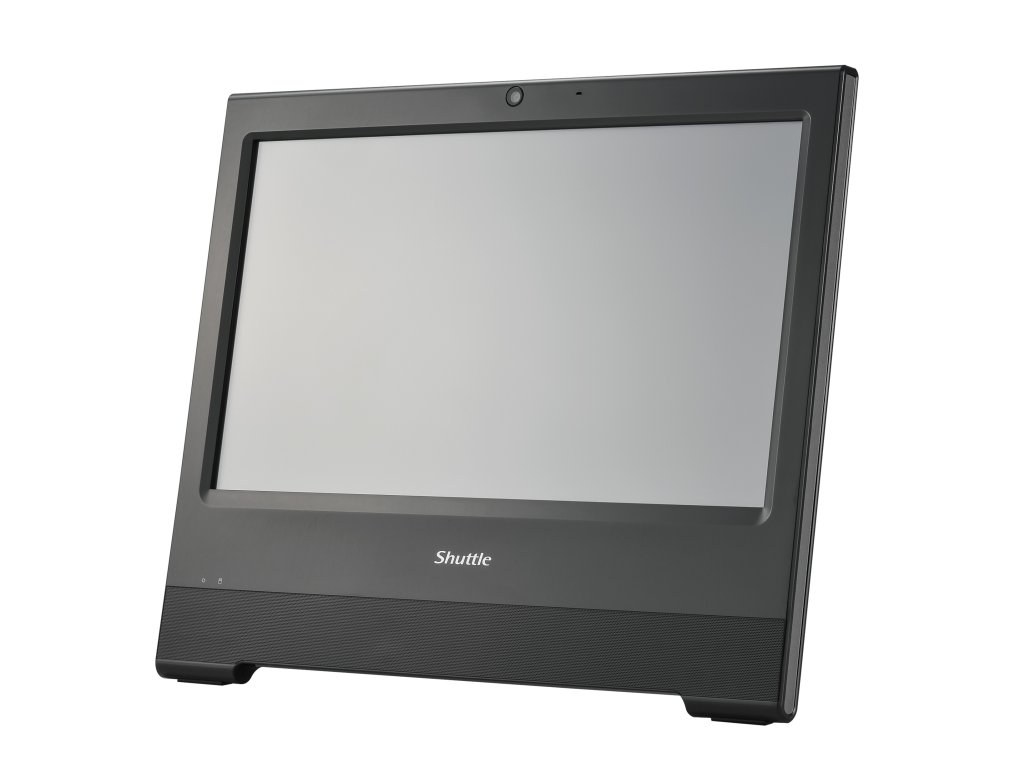

Shuttle All-In-One X50V9U3 15,6" HD Touch Intel Core i3-1315U

Podrobný popis

Tichý - bez hluku vetrákov
Pasívny systém heatpipe, žiaden hluk z vetrákov
Dokonalé na použitie v tichých prostrediach
Chladiaci systém bez vetrákov, odolný voči prachu, bez údržby
24/7 nonstop
Zariadenie je navrhnuté na nonstop 24/7 prevádzku
Požiadavky:
- Musí byť zabezpečený voľný prístup čerstvého vzduchu
- Vetracie otvory musia ostať čisté.
- Ak je prítomný pevný disk (HDD/SSD), musí byť taktiež vhodný na prevádzku 24/7
IP54 odolnosť
Predný dotykový LCD panel je odovlný voči zvýšenej prašnosti
a ošpliechaniu vodou podľa normy IP54.
Šasi
Rozmery: 391 x 327 x 42 mm (Š x V x H)
100mm VESA kompatibilné
Konektor pre Kensington lock
Váha: 3.5 kg net, 4.2 kg brut
Operačný systém
Kompatibilita:
- Windows 10 - 64-bit
- Windows 11 - 64-bit
- Linux - 64-bit
Dotykový panel
Funkcie dotykového panela podporujú fingertip príkazy
Rezistívna 5-wire single-touch technológia
Stylus pero súčasťou balenia
39.6cm display (15.6")
39.6 cm / 15.6" LCD display, pomer strán: 16:9 wide-screen panel
Rozlíšenie: 1366 x 768 = 1.05 Megapixel
Systém podsvietenia: Vysoko výkonný LED, Svietivosť: 220 cd/m2
Hrúbka skla: 3.2 mm
Procesor CPU
Model: Kódový názov: Intel Core i3-1315U Raptor Lake-U (13. generácia Intel Core)
Výkonné jadrá (P-Core): 2 cores (4 threads), Basic/Turbo clock: 1.2-4.5 GHz
Efficient-cores (E-Cores): 4 jadrá (4 vlákna), základný/turbo takt: 0,9-3,3 GHz
Smart-Cache (L3): Základný výkon (PL1 TDP): max. 15 W
Maximálna teplota Tjunction: 100 °C
Architektúra System-on-a-chip (SoC) s integrovanou pamäťou a grafickým radičom
Balenie BGA1700 - priamo pripájané na základnú dosku
Litografia: Intel 7 Process (10 nm Enhanced SuperFin)
Integrovaná grafika
Intel UHD Graphics
Taktovacia frekvencia GPU: max. 1250 MHz
Execution Units (EUs): 64
Podpora až troch simultanne aktívnych LCD
Dva video porty podporujú dve ďalšie nezávislé obrazovky:
1) digitálny audio/video port HDMI 2.0b podporuje rozlíšenie až 3840 x 2160 pixelov pri obnovovacej frekvencii 60 Hz (2160p60)
2) analógový video port VGA / D-Sub podporuje rozlíšenie 1920 x 1080 pixelov pri obnovovacej frekvencii 60 Hz (1080p60)
Špeciálne podmienky pre prevádzku v režime viacerých monitorov:
1) Režim klonovania: všetky displeje zobrazujú rovnaký obsah s rozlíšením 1366 x 768
2) Rozšírený režim: všetky displeje zobrazujú rôzny obsah
BIOS
AMI BIOS v 32 MByte EEPROM s rozhraním SPI
Podporuje obnovenie napájania pri poruche / vždy zapnuté
Podporuje Wake-on-LAN (WOL) zo stavov S3, S4, S5 ACPI
Podporuje monitorovanie hardvéru a funkciu Watchdog
Podporuje funkciu Firmware TPM v2.0
Pamäť
2x SO-DIMM slot s 262 pinmi
Podporuje DDR5-5200 (PC5-41600) SDRAM pri 1. 1 V
Podporuje pamäťové moduly s vyššou menovitou frekvenciou
Podporuje režim Dual Channel
Podporuje maximálne 32 GB na jeden modul DIMM,
maximálna celková veľkosť: 64 GB
Podporuje dva nevyrovnané moduly DIMM (bez ECC alebo registrovaných)
SATA HDD / SSD
Podporuje jeden pevný disk SATA alebo jednu jednotku SATA SSD v 6. 35 cm / 2,5" formáte
Rozhranie SATA 3.0 podporuje rýchlosť prenosu dát až 600 MB/s (6 Gbit/s)
Podporuje jeden disk s výškou do 9,5 mm
SATA kábel súčasťou zariadenia
2x M.2 Slot pre SSD
2 x M.2 2280 BM sloty poskytujú nasledujúce rozhrania:
Jeden : PCI-Express Gen. 2.0 X4
Druhý : SATA v3.0 (max. 6 Gbps)
Podporuje M.2 karty so šírkou 22 mm a dĺžkou 80mm
Druhý M.2 slot môže byť použitý na rozšírenie o LTE pomocou WWN04 kitu
Možné kombinácie M.2 : NVME+SATA, NVME + WWN04, SATA + WWN04
Web kamera
Integrovaná FullHD (1920 x 1080) webkamera
Mikrofón a reproduktory
Predný panel s integrovaným mikrofónom "Electret Condenser Microphone"
Reproduktory o výkone 2 x 2W
Integrovaná zvuková karta
Realtek ALC888S (HD-Audio)
2 x analógové audio konektory (3.5 mm jack) na spodnej strane:
1) Line-out (slúchadlá / reproduktory)
2) Microphone input
Digital Audio je podporované cez HDMI.
Wired Network
Intel i219LM Ethernet Controller
Podpora 10 / 100 / 1.000 MBit/s
WAKE ON LAN (WOL) z S3, S4 režimov
Podpora Preboot eXecution Environment (PXE)
WLAN / Wireless / Bluetooth
Wifi chip: Realtek RTL8821CE
IEEE 802.11b/g/n/ac pre 2.4/5.0 GHz band 1T1R
Podpora pásma 20/40/80 MHz
WPA/WPA2, WEP
Bluetooth 4.2 na pásme 2,4GHz
Predné LED
Power LED (modrá)
Hard disk LED (oranžová)

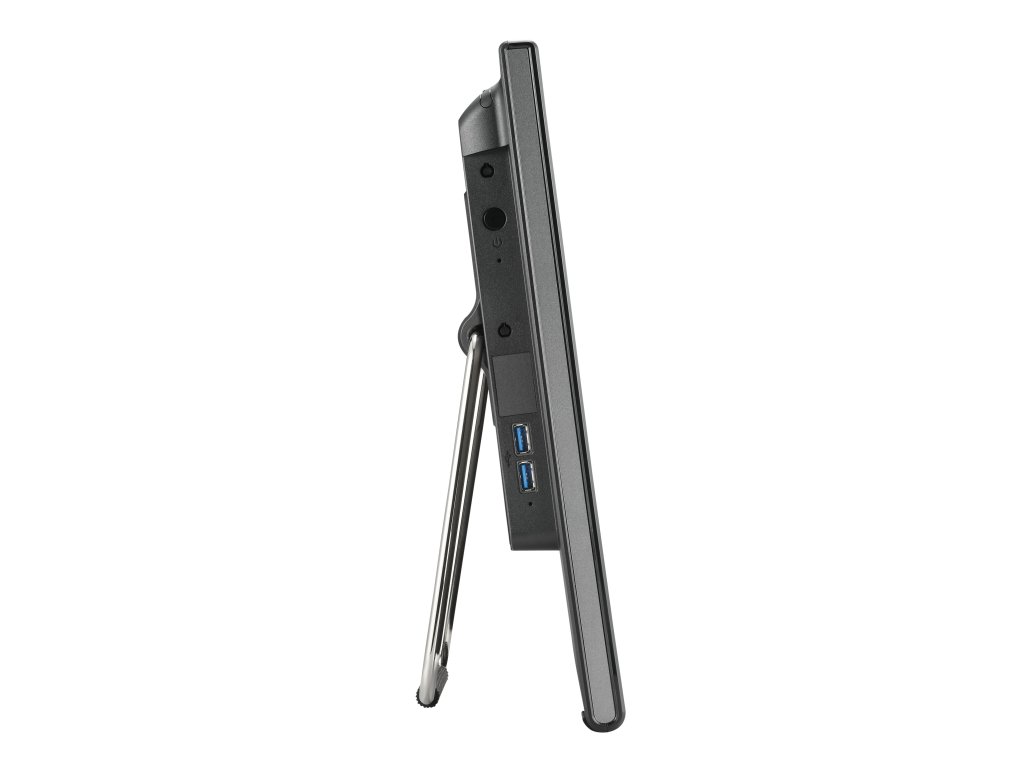

Konektory na ľavej strane
Power button
2x USB 3.2 Gen 1 (5Gbps)
Power button - alternatívny otvor
Clear CMOS otvor

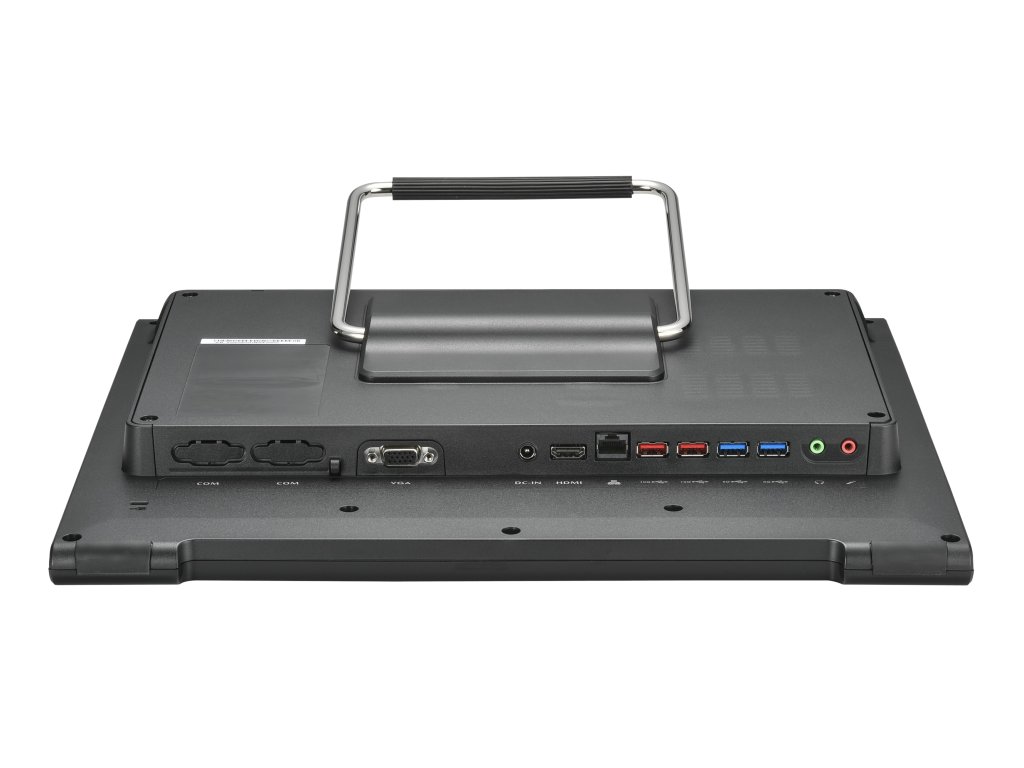

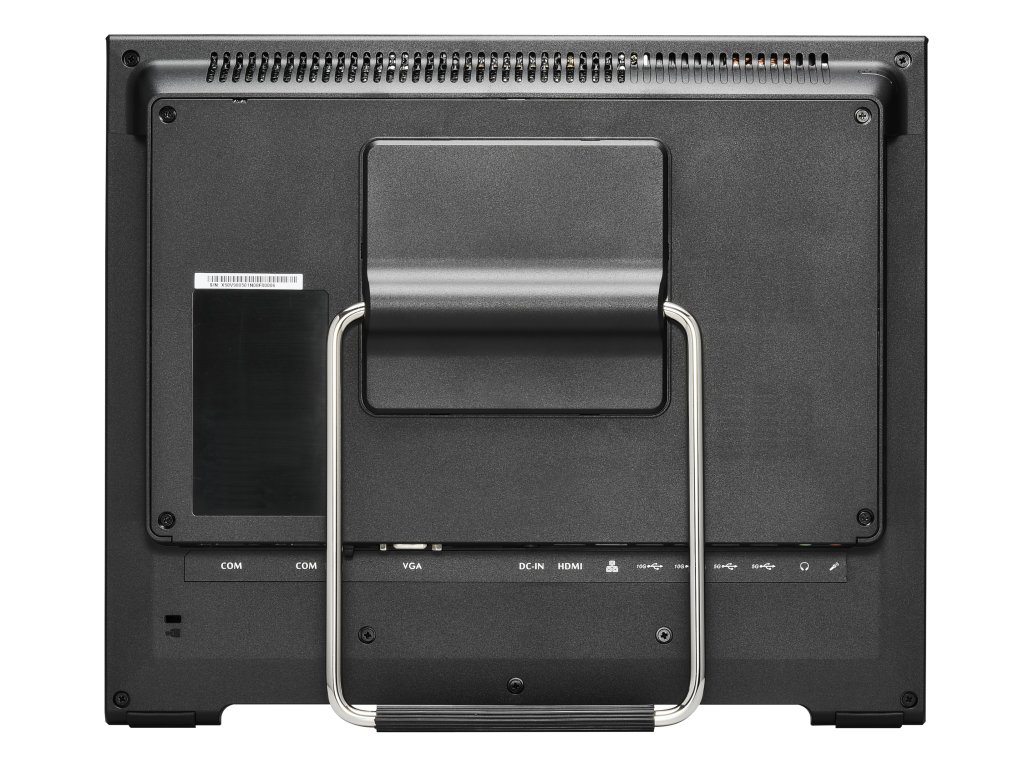

Konektory na spodnej strane
HDMI 2.0b (podpora digital video a digital audio)
2x USB 3.2 Gen 1 (5 Gbps) modrá
2x USB 3.2 Gen 2 (10 Gbps) červená
VGA konektor
Gigabit Ethernet (LAN, RJ45)
Audio Line-out / head-phones (3.5 mm jack)
Microphone input (3.5 mm jack)
DC vstup pre adaptér napájania (5.5 / 2.5 mm)
Voliteľne: 2x COM/serial
Konektory na základnej doske
Interný USB 2.0 typ A konektor
Serial ATA (6 Gbps)
2x sériový interface pre voliteľné COM porty
Otvory pre voliteľné antény
Šasi obsahuje dva otvory v priemere 6.5 mm
pre uchytenie dvoch externých voliteľných antén (RP-)SMA konektor
pre prístup do bezdrôtových sietí WLAN alebo WWAN (napr. LTE)
Napájací adaptér
Externý 90 W napájací adaptér
Vstup: 100~240 V AC, 50/60 Hz, max. 1.6 A
Výstup: 19 V DC, max. 4.74 A, max. 90 W
DC Input konektor
DC vstupný konektor: 5.5 / 2.5 mm (vonkajší/vnútorný priemer)
DC-vstup podporuje externý adaptér s napätím 12V±5% tak aj 19V±5%.
Obsah balenia:
Užívateľská príručka
Ovládače na DVD
Externý napájací adaptér (90W / 19V)
Napájací kábel pre adaptér 220V
Serial ATA kábel pre 2.5" HDD/SSD
Sada chladiacich podložiek pre RAM a M.2
Sada šróbov
Voliteľné príslušenstvo:
1) WLAN Kit WLN-M1 (Intel AX200 card + two external antennas)
An 802.11ac (1T1R) WLAN function with internal antennas is already pre-installed and can be upgraded to 802.11ax (2T2R) with two external antennas with this kit.
2) 4G/5G Kit WWN04
This kit includes an adapter board for the lower M.2-2280 slot (CN5) and four external antennas.
For data transmission in the mobile network, the these additional components are required
- a 4G/LTE card in M.2-3042 format or a 5G card in M.2-3052 format
- an activated nano SIM card
3) COM port adapter 2x PCP11
provides two serial COM ports (1x RS232, 1x RS232/422/485) on the bottom side
Operačné podmienky
Teplota prostredia: 0~40 °C
Relatívna vlhkosť: 10~90 %
Certification and Compliance
EMI: CE, FCC, BSMI, RCM, VCCI
Safety: CB, cTUVus, BSMI
Other compliances: RoHS, ErP Lot3, Energy Star v8.0
Conformity
This device is classed as a technical information equipment (ITE) in class B and is intended for use in living room and office. The CE-mark approves the conformity by the EU directives:
(1) 2014/30/EU relating to electromagnetic compatibility (EMC),
(2) 2014/35/EU relating to Electrical Equipment designed for use within certain voltage limits (LVD),
(3) 2009/125/EC relating to eco design requirements for energy-related products (ErP),
(4) 2014/53/EU Radio Equipment Directive (RED)
